Zbrojenie Odginane Dwurzędowe Standardowe Typ B

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

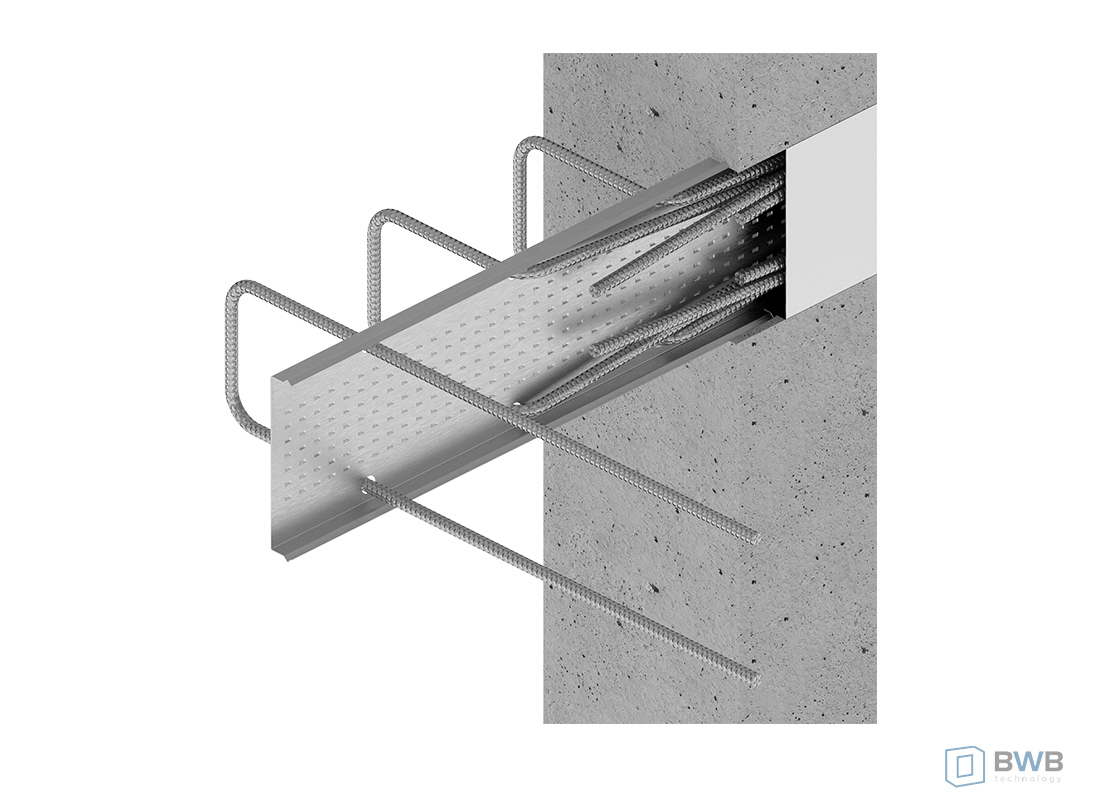

Prętowe elementy łączące BWA przeznaczone są do łączenia prętów zbrojeniowych w złączach elementów żelbetowych oraz w połączeniach elementów prefabrykowanych z monolitycznymi.
Stosować z betonem klasy nie niższej niż C 20/25 wg PN-EN 206+A1:2016
Szyny i pokrywy prętowych elementów łączących wykonane są z blachy stalowej ocynkowanej
Pręty zbrojeniowe o średnicy 8, 10 lub 12 mm o właściwościach określonych dla stali zbrojeniowej klasy ciągliwości B lub C wg normy PN-EN 1992-1-1:2008
Standardowa długość elementu to 1,25 mb, a dla wybranych wymiarów również 0,80 mb

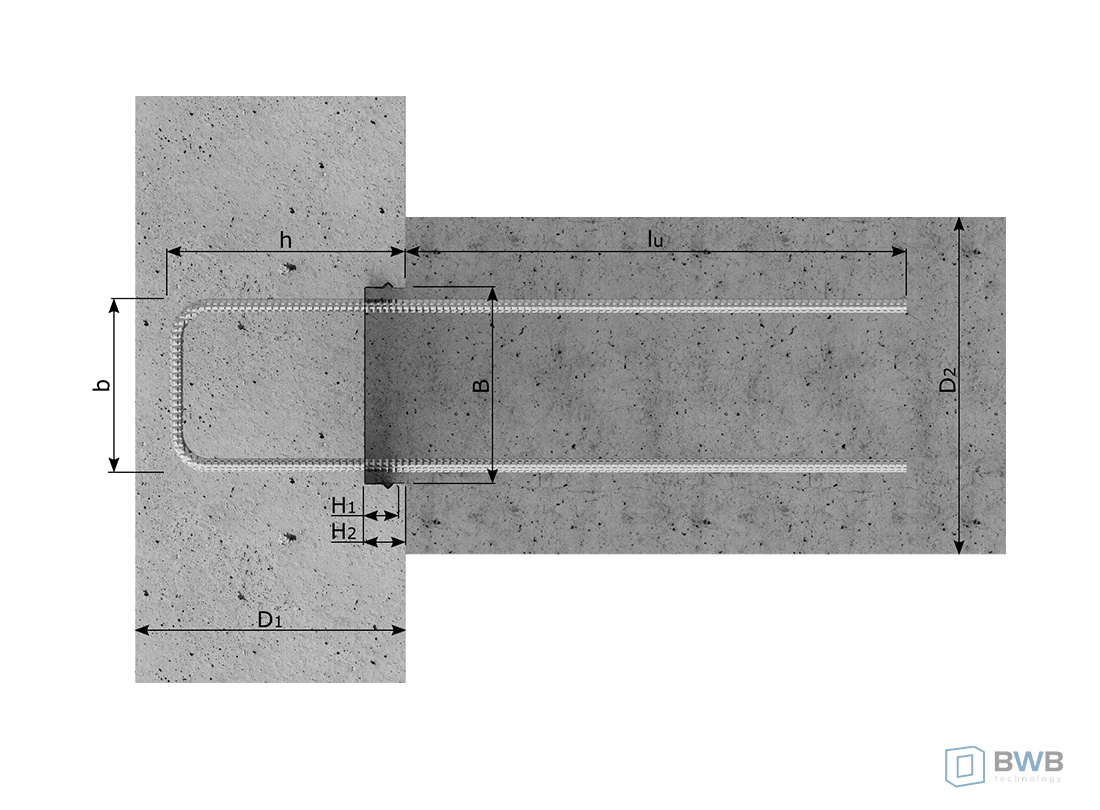

Głębokość wnęki (grubość szyny) 24, 30, 36 mm – w zależności od średnicy pręta zbrojeniowego

Dane handlowe

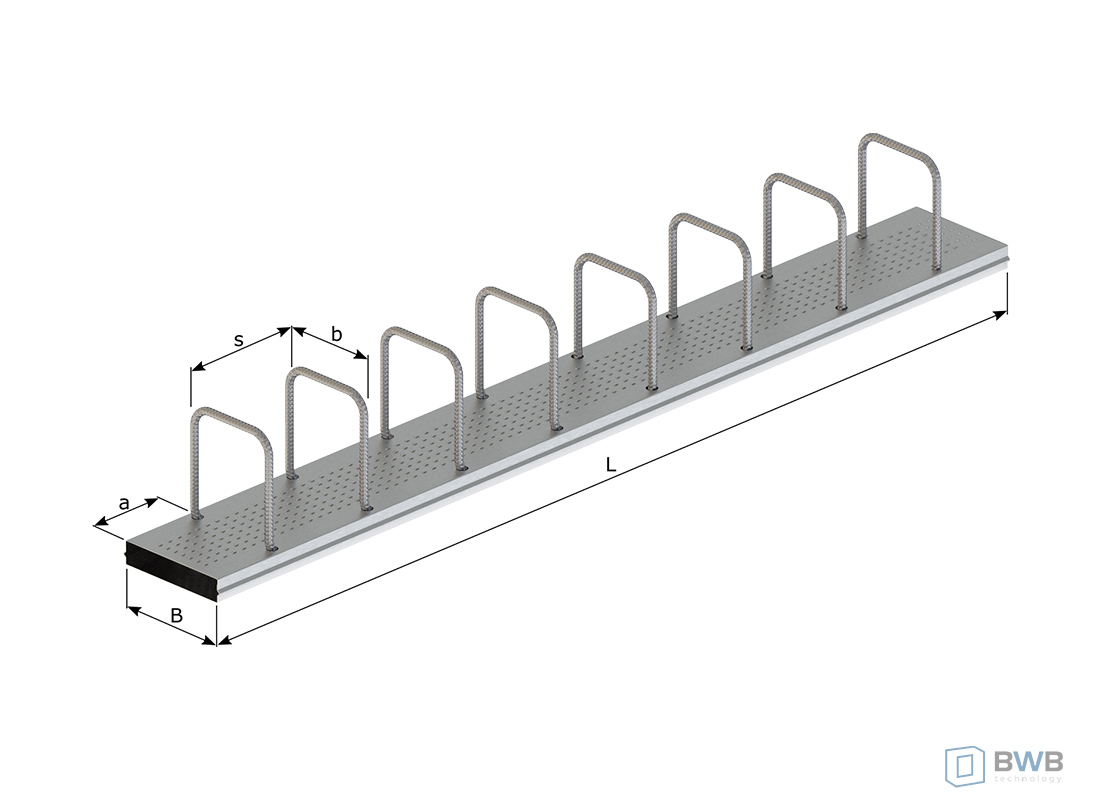

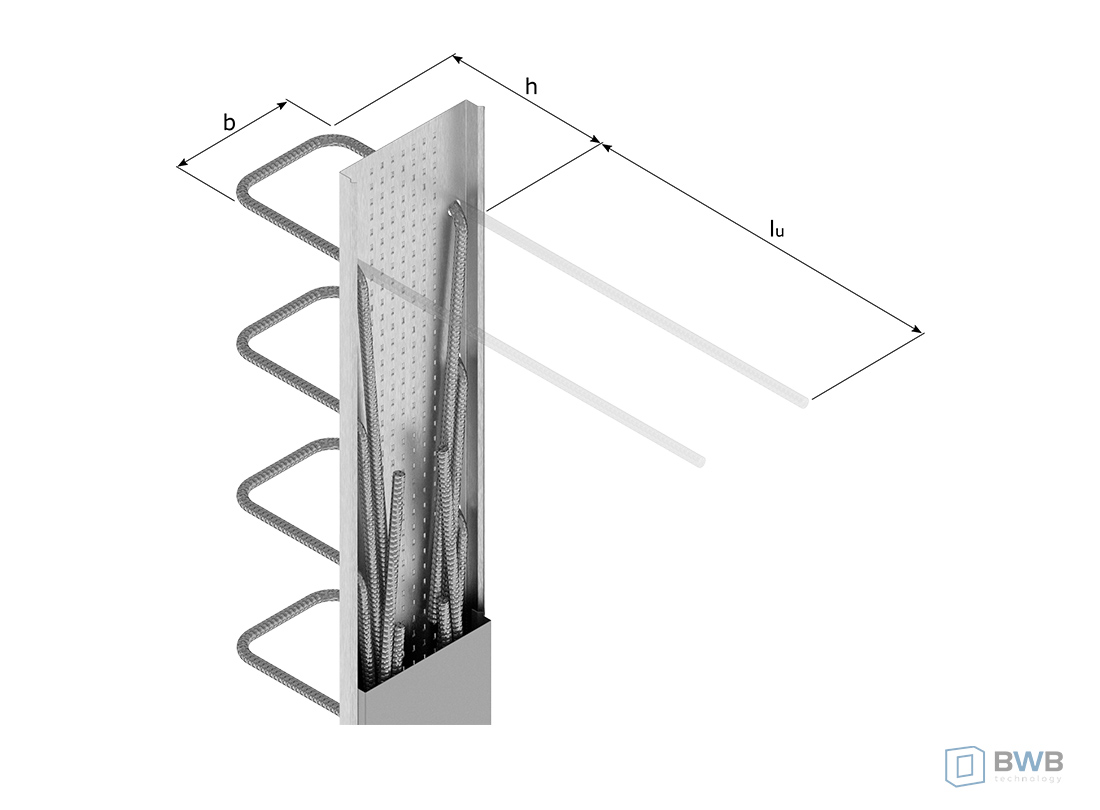

Symbol	Szerokość szyny B [mm]	Średnica prętów Ø [mm]	Rozstaw prętów [mm]	Wymiary prętów			Jednostka miary	Ilość na palecie [m]	Masa [kg/mb]
Symbol	Szerokość szyny B [mm]	Średnica prętów Ø [mm]	Rozstaw prętów [mm]	b [mm]	h [mm]	l [mm]	Jednostka miary	Ilość na palecie [m]	Masa [kg/mb]
BWA 09/08-10	116	8	100	92	150	320	mb
BWA 09/10-10	116	10	100	92	150	310	mb
BWA 09/12-10	116	12	100	92	170	290	mb
BWA 09/12-15*	116	12	150	92	170	460	mb
BWA 09/12-20	116	12	200	92	170	460	mb
BWA 11/08-10	136	8	100	112	150	320	mb
BWA 11/10-10	136	10	100	112	150	390	mb
BWA 11/12-10	136	12	100	112	170	410	mb
BWA 11/12-15*	136	12	150	112	170	460	mb
BWA 12/08-10	146	8	100	122	150	320	mb
BWA 12/10-10	146	10	100	122	150	390	mb
BWA 12/12-10	146	12	100	122	170	430	mb
BWA 14/08-10	166	8	100	142	150	320	mb
BWA 14/12-10	166	12	100	142	170	460	mb
BWA 14/12-15*	166	12	150	142	170	460	mb
BWA 15/08-10	176	8	100	152	150	320	mb
BWA 15/12-10	176	12	100	152	170	460	mb
BWA 15/12-15*	176	12	150	152	170	460	mb
BWA 16/08-10	186	8	100	162	150	320	mb
BWA 16/12-10	186	12	100	162	170	460	mb
BWA 16/12-15*	186	12	150	162	170	460	mb
BWA 18/08-10	206	8	100	182	150	320	mb
BWA 18/12-15*	206	12	150	182	170	460	mb
BWA 21/08-10	236	8	100	212	150	320	mb
BWA 21/12-15*	236	12	150	212	170	460	mb

* dostępne również o długości L=0,80 mb

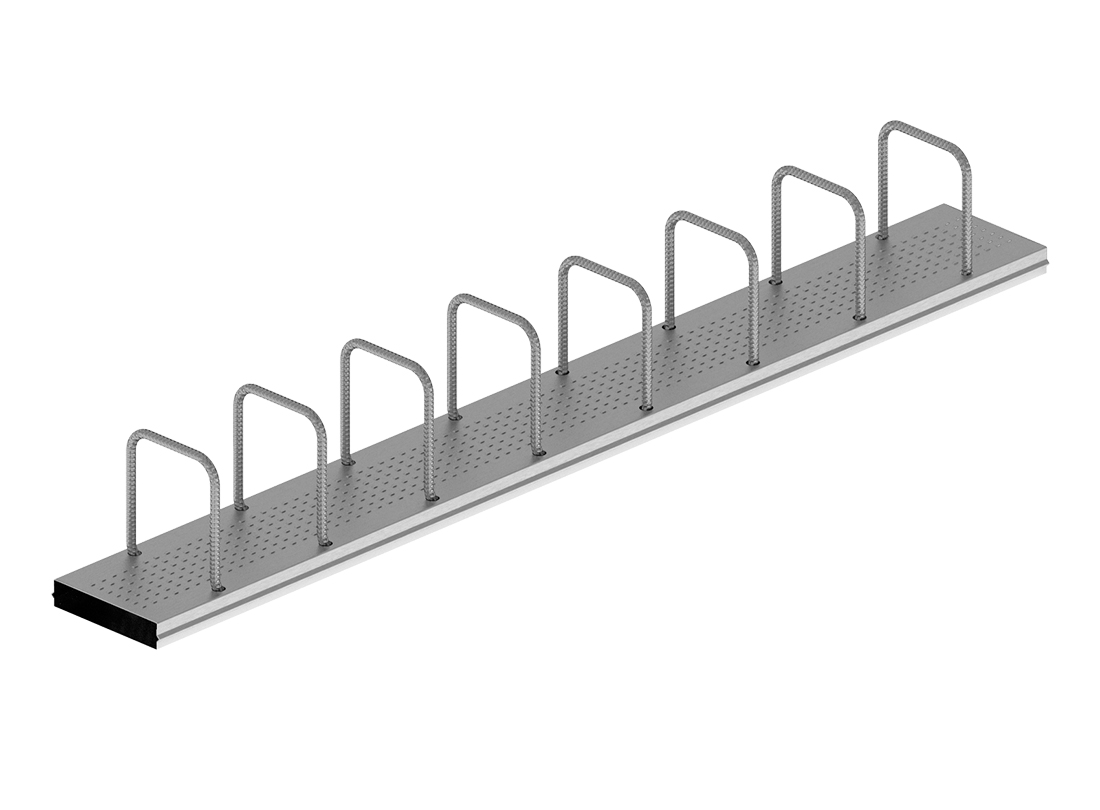

Zbrojenie odginane dwurzędowe standardowe Typ B – BWA 09
