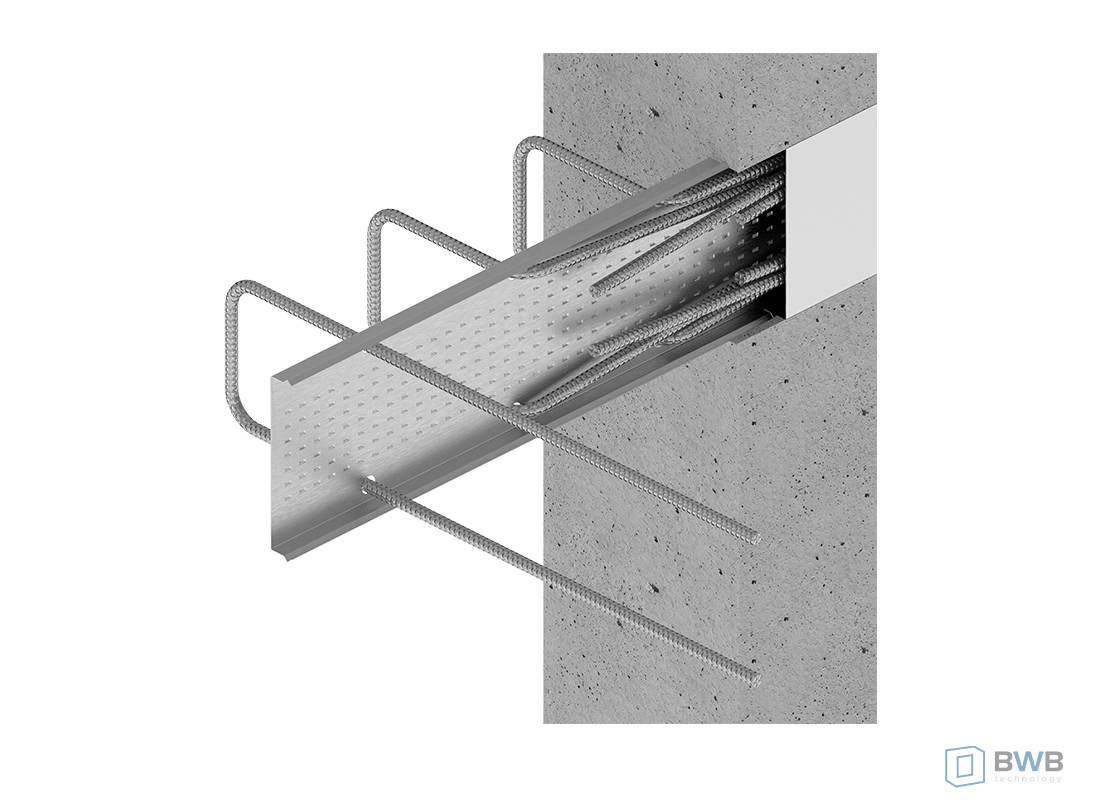

Prętowe elementy łączące BWA przeznaczone są do łączenia prętów zbrojeniowych w złączach elementów żelbetowych oraz w połączeniach elementów prefabrykowanych z monolitycznymi.
Stosować z betonem klasy nie niższej niż C 20/25 wg PN-EN 206+A1:2016
Szyny i pokrywy prętowych elementów łączących wykonane są z blachy stalowej ocynkowanej
Pręty zbrojeniowe o średnicy 8 lub 10 mm o właściwościach określonych dla stali zbrojeniowej klasy ciągliwości B lub C wg normy PN-EN 1992-1-1:2008

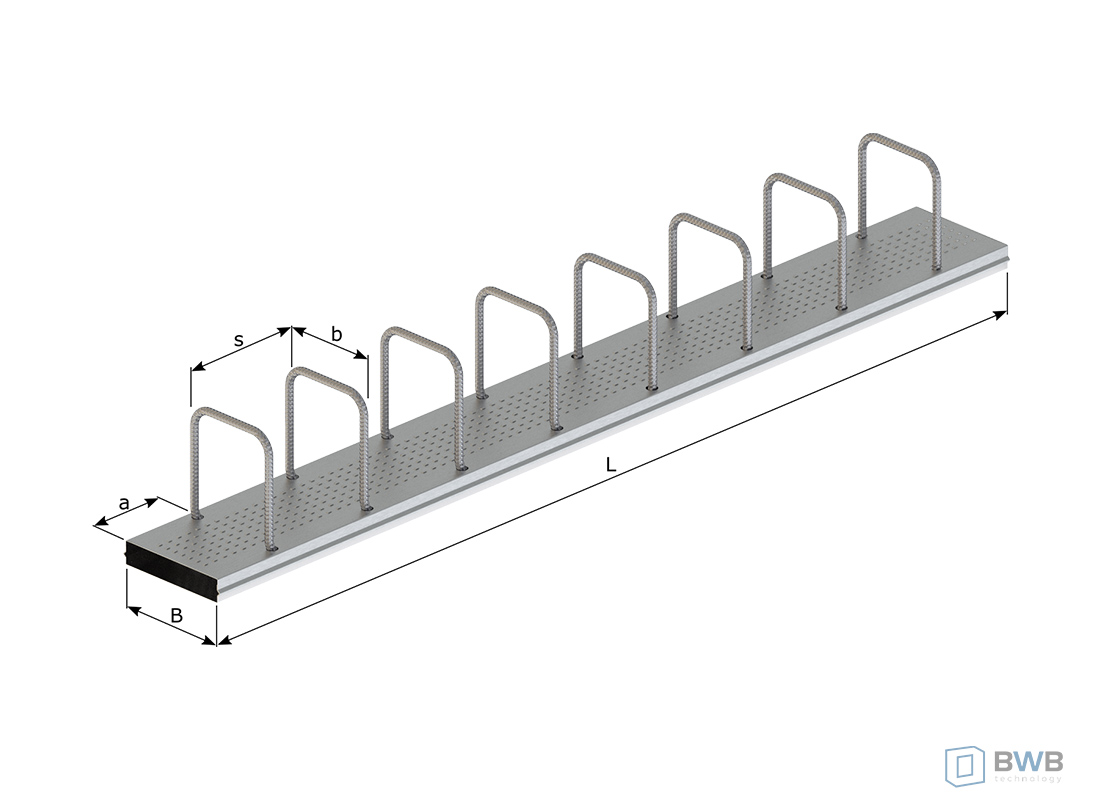

Standardowa długość elementu to 1,25 mb, a dla wybranych wymiarów również 0,80 mb
Głębokość wnęki (grubość szyny) 24, 30 mm – w zależności od średnicy pręta zbrojeniowego

Dane handlowe

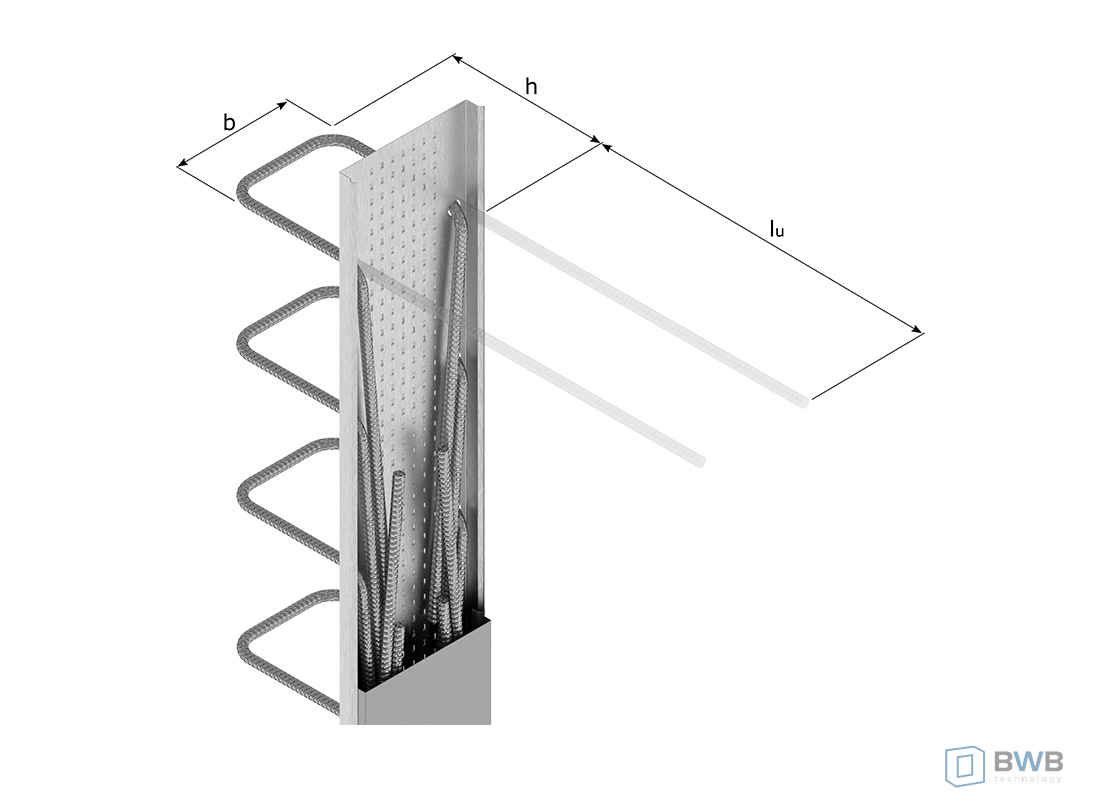

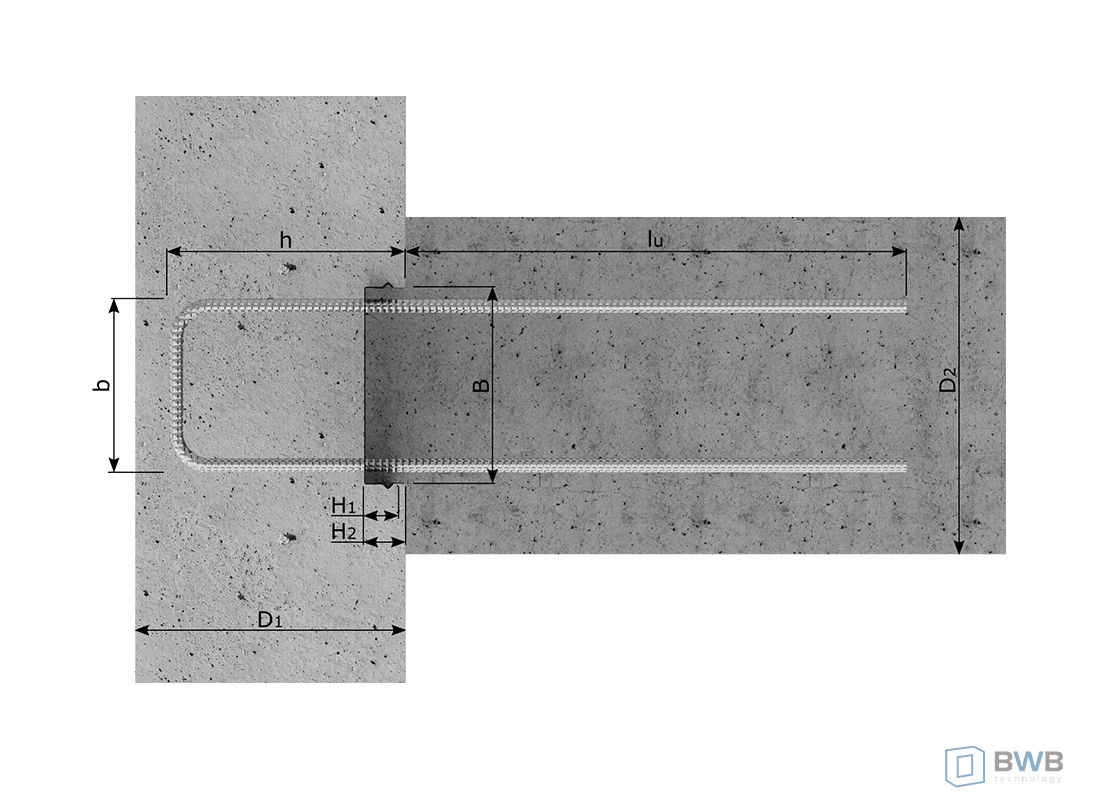

Symbol	Szerokość szyny B [mm]	Średnica prętów Ø [mm]	Rozstaw prętów [mm]	Wymiary prętów			Jednostka miary	Ilość na palecie [m]	Masa [kg/mb]
Symbol	Szerokość szyny B [mm]	Średnica prętów Ø [mm]	Rozstaw prętów [mm]	b [mm]	h [mm]	l [mm]	Jednostka miary	Ilość na palecie [m]	Masa [kg/mb]
BWA 08/08-10	106	8	100	82	150	260	mb
BWA 08/08-15*	106	8	150	82	150	320	mb
BWA 08/08-20	106	8	200	82	200	320	mb
BWA 08/08-25	106	8	250	82	150	320	mb
BWA 08/10-10	106	10	100	82	150	240	mb
BWA 08/10-15*	106	10	150	82	150	390	mb
BWA 08/10-20	106	10	200	82	150	390	mb
BWA 08/10-25	106	10	250	82	150	390	mb

* dostępne również o długości L=0,80 mb
