Dane handlowe

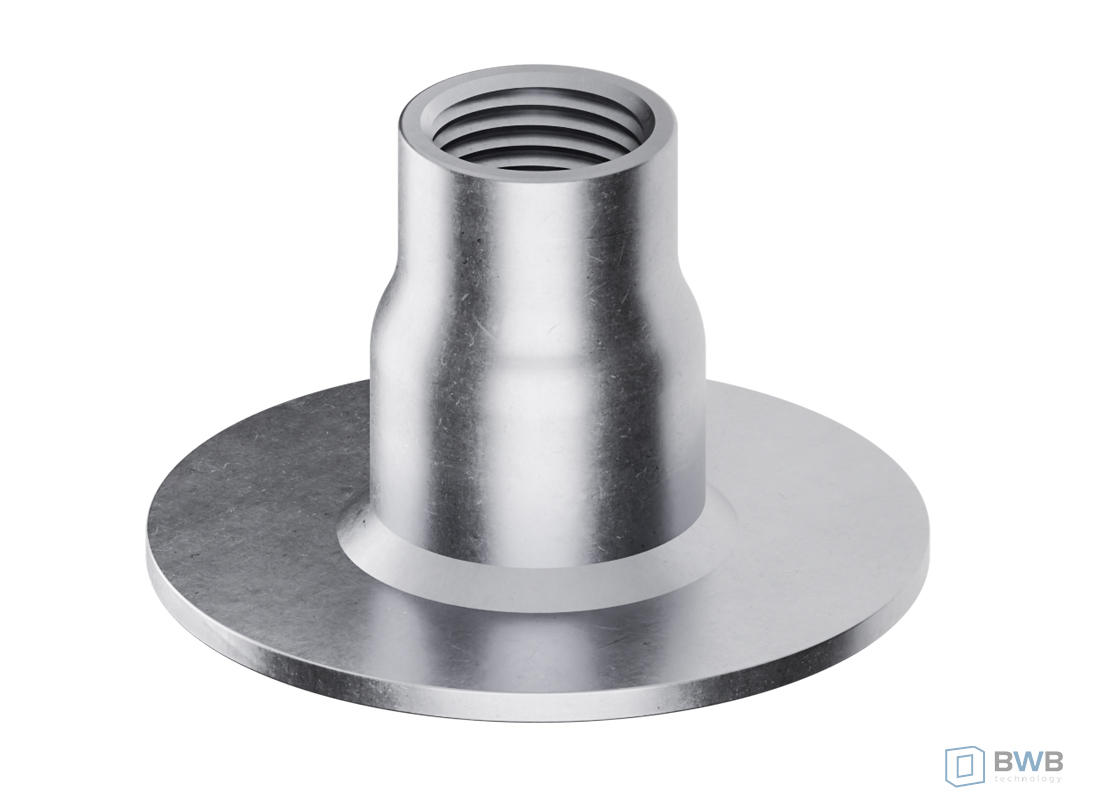

| Tuleja | Podkładka | ||||||||
| Wymiary [mm] | masa/ szt | material | Wymiary [mm] | ||||||
| d x D | L | e | t | nr zamówienia | [kg] | D | t | nr zamówienia | |
| 16 x 50 | 45 | 42 | 3 | S 8617 | 60 | S 235 cynkowane | 50 | 3 | K5116kt |
| 16 x 70 | 43 | 38 | 5 | S 8620 | 70 | 50 | 3 | K5116kt | |
| Charakterystyka montażu | Zastosowanie jako element wzmacniający | Zastosowanie jako kotew transportowa 2.) | ||||||
| Odstępy od brzegu (c i) Odstępy od osi (s) Grubość skorupy (hcr) | Wytrzy- małość beton | nośności obliczeniowe1.) | ||||||
| bez zbrojenia dodatkowego | ze zbrojeniem dodatkowym | charakterystyczna wytrzymałość na złamanie Nchar,Bruch | do FV 2.) | |||||
| [cm] | C | [kN] | [kN] | |||||
| c 1,2,3,4 | s | hcr | NRd | VRd | VRd | |||
| 40 | 80 | 5,5 | 20/25 | 17,0 | 13,0 | 15,4 | 25,5 | 12,1 |
| 40 | 80 | 5,5 | 20/25 | 19,5 | 13,0 | 15,5 | 29,3 | 14,0 |
| Grubość szalowania h=5,5 cm; Odstęp krawędzi scr= 40,0 cm; Odstęp osi scr= 80,0 cm | |||||||||||||
| Kąt α do pionu | nośności obliczeniowe CEN/TS 1902-4 elementy mocujące | ||||||||||||
| bez zbrojenia dodatkowego | ze zbrojeniem dodatkowym | ||||||||||||
| beton C20/25 | beton C25/30 | beton C20/25 | beton C25/30 | ||||||||||
| HSd | VSd | SSd | HSd | VSd | SSd | HSd | VSd | SSd | HSd | VSd | SSd | ||
| [kN] | |||||||||||||
| 30° | 5,8 | 10 | 11,6 | 5,9 | 10,3 | 11,9 | 6,4 | 11,1 | 12,8 | 7,1 | 12,3 | 14,2 | |
| 45° | 7,9 | 7,9 | 11,2 | 8,3 | 8,3 | 11,7 | 8,6 | 8,6 | 12,2 | 9,5 | 9,5 | 13,4 | |
