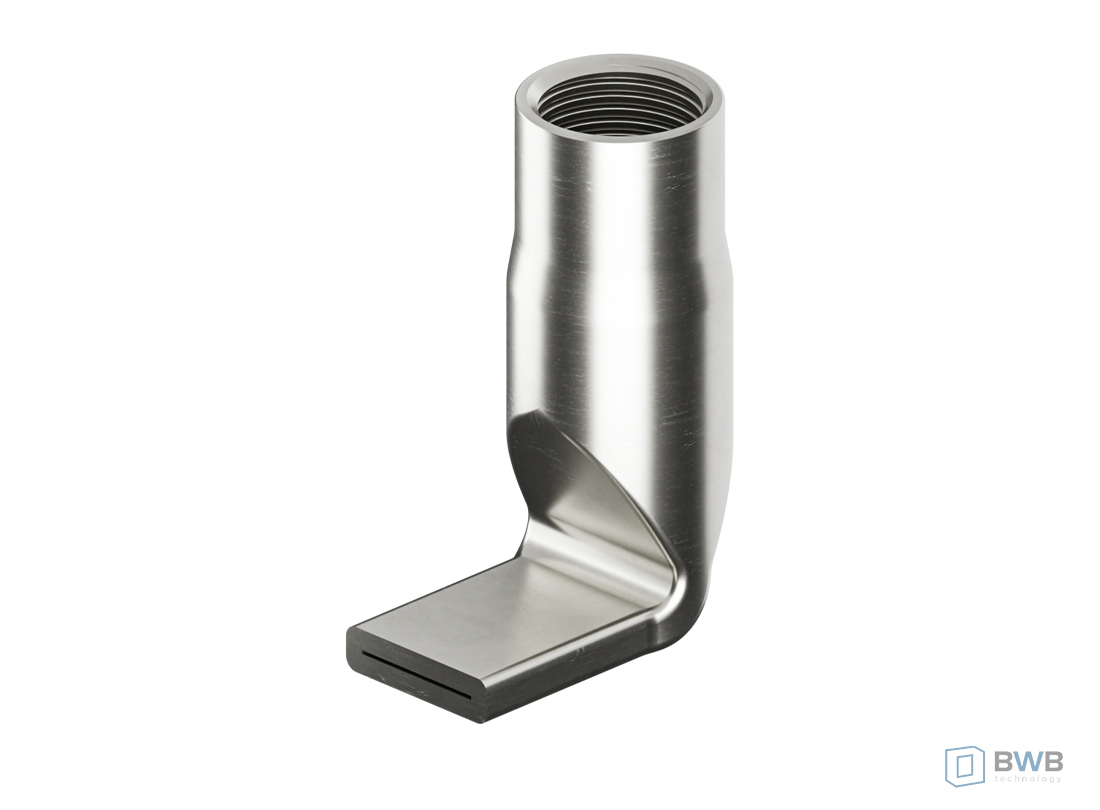

Tuleja Gwintowana z Wygiętą Płaską Końcówką

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Wymiary [mm]				waga 100 szt	nośność obliczeniowa
Stal ocynkowana / niklowana					ciąg pionowy	ciąg poziomy
Stal ocynkowana / niklowana					^NRd	^VRd
d x L x h	nr zamówienia	g	s	[kg]	[kN]
M 8 x 30 x 20	k1508bk/zn	8	16	1,32	2,6	2,5

M 10 x 35 x 21	k1510bk/zn	10	20	2,00	3,4	3,2

M 12 x 45 x 25	k1512bk/zn	12	20	3,40	5,4	4,6

M 16 x 60 x 30	k1516bk/zn	15	32	9,91	8,8	7,1

M 20 x 70 x 30	k1520bk/zn	18	28	16,30	11,7	9,0

M 24 x 80 x 37	k1524bk/zn	21	30	25,60	15,1	11,1

Wymiary [mm]				waga 100 szt	nośność obliczeniowa
Stal szlachetna / grupa materiałowa A4					ciąg pionowy	ciąg poziomy
Stal szlachetna / grupa materiałowa A4					^NRd	^VRd
d x L x h	nr zamówienia	g	s	[kg]	[kN]
M 8 x 30 x 20	k1508va	9	12	1,30	2,6	2,5

M 10 x 35 x 21	k1510va	10	18	2,00	3,4	3,2

M 12 x 45 x 25	k1512va	12	20	3,50	5,4	4,6

M 16 x 60 x 30	k1516va	15	22	9,50	8,8	7,1

M 20 x 70 x 30	k1520va	18	22	16,00	11,7	9,0

M 24 x 80 x 37	k1524va	21	30	25,60	15,1	11,1

Tuleja gwintowana z wygiętą płaską końcówką ze stali i ze stali szlachetnej – grupa A4
