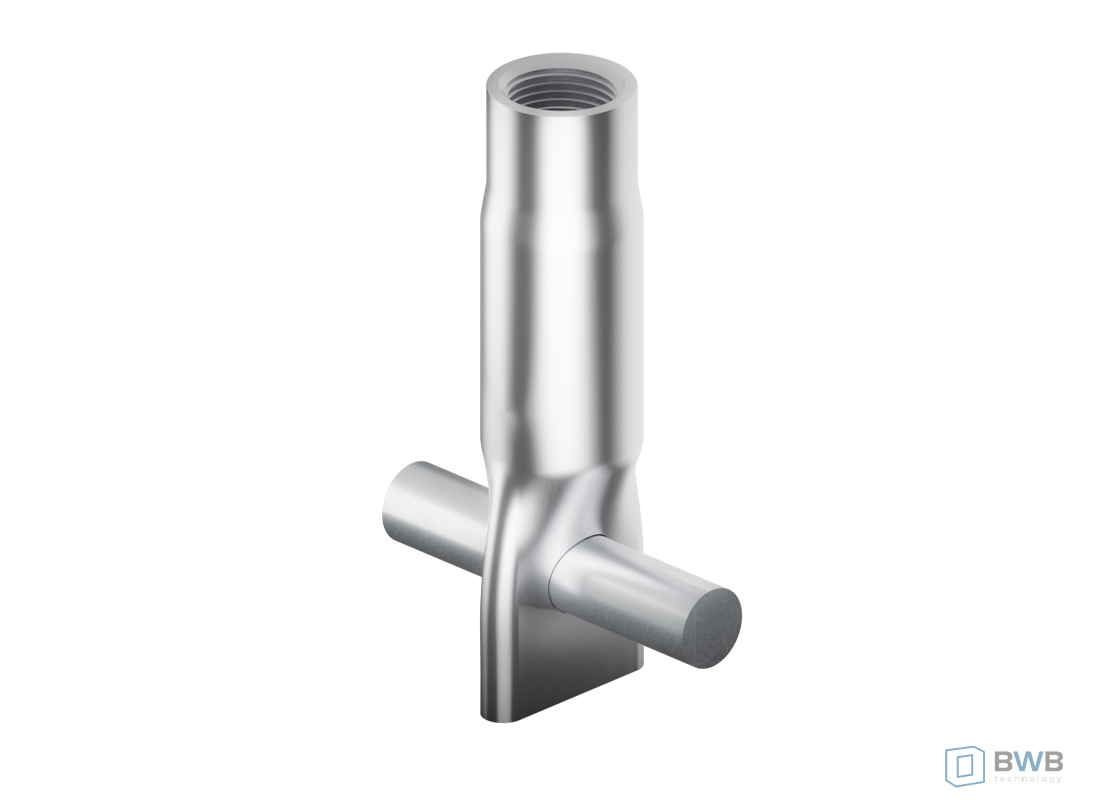

Tuleja gwintowana z prętem poprzecznym z certyfikatem nadzoru budowlanego

Tuleja gwintowana z prętem poprzecznym z certyfikatem nadzoru budowlanego
Tuleja gwintowana z prętem poprzecznym z certyfikatem nadzoru budowlanego
AUTOCAD

    ZAPYTAJ O TEN PRODUKT

      Biblioteka CAD

      W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

      Dane handlowe

      Wymiary [mm] Tuleja chrom/ocynk pręt walcowany S 235 JR stal szlachetna Nr mat. 1 4571 lub 1 4404 pręt walcowany S235JR waga 100 szt waga 100 szt
      bez kołnierza z kołnierzem bez kołnierza z kołnierzem bez kołnierza z kołnierzem
      d x L nr zamówienia nr zamówienia nr zamówienia nr zamówienia [kg] [kg]
      M 8 x 53 k2008zn k2008znp k2008va k2008vap 3,00 4,10
      M 10 x 68 k2010zn k2010znp k2010va k2010vap 6,00 7,50
      M 12 x 81 k2012zn k2012znp k2012va k2012vap 8,80 9,88
      M 16 x 106 k2016zn k2016znp k2016va k2016vap 18,37 20,00
      M 20 x 129 k2020zn k2020znp k2020va k2020vap 30,00 33,90
      M 24 x 166 k2024zn k2024znp k2024va k2024vap 51,60 56,63
      Dopuszczalne obciążenia w betonie spękanym i w niespękanym
      beton spękany beton niespękany
      gęste zbrojenie odstęp prętów £ 15 cm
      zulF1 [kN] zulF2 [kN] zulF3 [kN]
      d x L C 12/15 C 20/25 C 12/15 C 20/25 C 12/15 C 20/25
      M 8 x 53 1,0 1,5 1,7 2,5 2,0 3,0
      M 10 x 68 1,7 2,5 2,9 4,2 3,9 5,7
      M 12 x 81 2,4 3,5 4,0 5,9 5,0 7,3
      M 16 x 106 4,5 6,0 7,1 10,2 8,0 11,4
      M 20 x 129 6,3 9,0 10,7 15,3 11,3 16,2
      M 24 x 166 9,1 13,0 15,4 22,1 15,4 22,1
