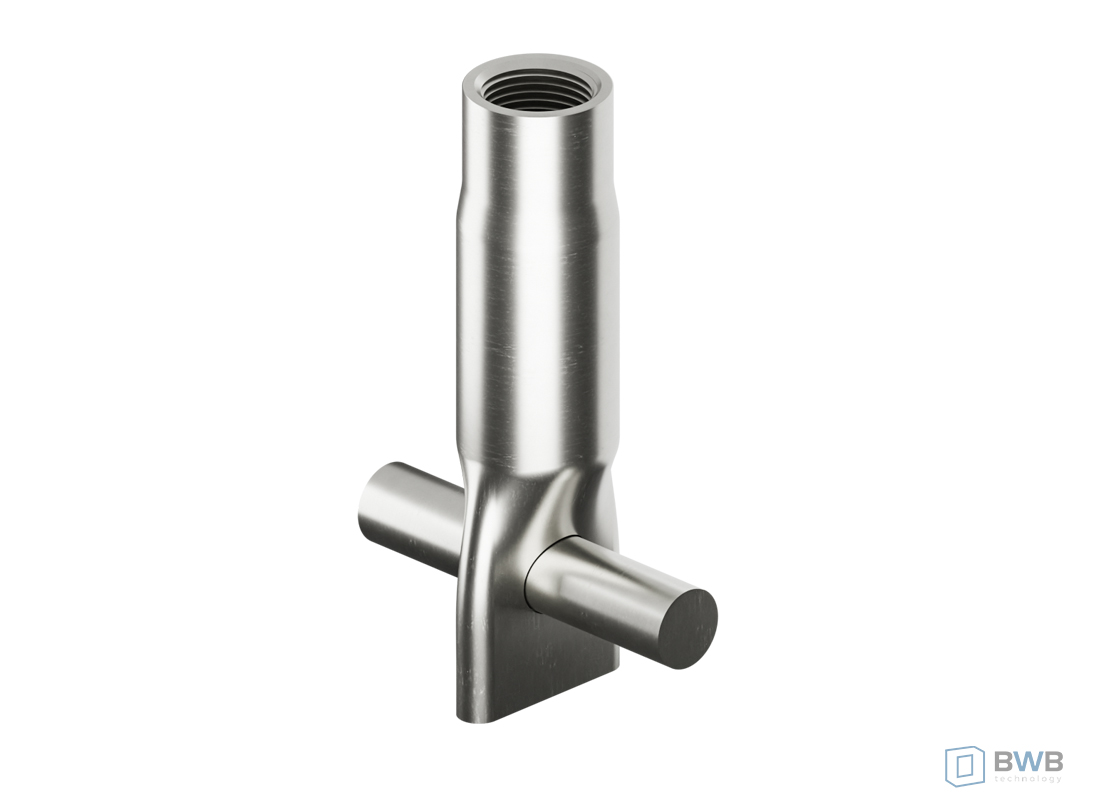

Na życzenie nasze tuleje gwintowane mogą być ocynkowane metodą galwaniczną, powłoką 4-6 μm i dodatkowo chromianowane na żółto.
Gwint nacięty z nadwyżką wymiarową. Obciążenia podane na podstawie testów rozciągania przeprowadzonych w państwowych urzędach kontroli materiałowej w betonie niezbrojonym C20/25 w obciążeniach pionowych, ukośnych i poziomych.
Przykład montażu:
Siła ciągu odstęp ccr = 1,5 x L
Siła pozioma odstęp ccr = 2 x L
Min. grubość prefabrykatu hmin = L + cmon
Artykuły oznaczone * wykonane są z rur o większej grubości ścianek i maja wyższą nośność.
Tuleja gwintowana jest zastosowana jako trwałe mocowanie i spełnia wymogi zarządzenia o produktach budowlanych (oznaczenie CE, świadectwo zgodności wg DIN EN 1090)
Wymiar gwintu (g) i głębokość wkrętu (s)- patrz lista 21 stal.
Wykonanie specjalne na zamówienie.
Zmiany i pomyłki zastrzeżone.
Stan na 01/2015
Dane handlowe
| Wymiary [mm] | waga 100 szt | nośność obliczeniowa | |||||
| Stal ocynkowana/ niklowana | ciąg pionowy | ciąg ukośny SRd | ciąg poziomy | ||||
| NRd | BRd<30° | BRd<45° | vRd | ||||
| d x L | d2 | L1 | [kg] | [kN] | |||
| M 6 x 35 | 6 | 40 | 1,67 | 2,5 | 1,9 | 1,4 | 0,9 |
| M 8 x 40 | 8 | 50 | 3,10 | 3,2 | 2,5 | 1,9 | 1,1 |
| M 8 x 53 | 8 | 50 | 3,50 | 3,5 | 2,9 | 2,1 | 1,3 |
| M 10 x 45 | 10 | 60 | 5,25 | 4,1 | 3,5 | 2,2 | 1,3 |
| M 10 x 57 | 10 | 60 | 5,70 | 4,9 | 4,0 | 2,7 | 1,4 |
| M 10 x 57* | 10 | 70 | 7,60 | 8,0 | 6,4 | 5,6 | 3,2 |
| M 12 x 55 | 12 | 70 | 8,75 | 7,8 | 6,4 | 3,7 | 2,4 |
| M 12 x 78 | 12 | 70 | 10,00 | 10,4 | 8,0 | 7,2 | 4,0 |
| M 12 x 62* | 12 | 70 | 10,45 | 10,4 | 8,0 | 7,2 | 4,0 |
| M 14 x 80 | 12 | 70 | 12,70 | 11,2 | 8,0 | 7,7 | 5,6 |
| M 14 x 100 | 12 | 70 | 14,40 | 11,2 | 8,8 | 8,5 | 5,6 |
| M 16 x 80 | 12 | 100 | 17,85 | 14,4 | 12,0 | 10,4 | 6,4 |
| M 16 x 100 | 12 | 100 | 20,47 | 16,0 | 12,8 | 11,2 | 6,4 |
| M 16 x 120 | 12 | 100 | 23,30 | 19,2 | 14,4 | 11,2 | 6,4 |
| M 20 x 95 | 14 | 120 | 30,69 | 19,2 | 16,0 | 14,4 | 8,0 |
| M 20 x 115 | 14 | 120 | 34,50 | 20,8 | 17,6 | 14,4 | 8,0 |
| M 24 x 120 | 14 | 150 | 46,62 | 28,8 | 24,0 | 20,8 | 11,2 |
| M 27 x 135 | 17 | 150 | 67,70 | 30,4 | 25,6 | 22,4 | 14,4 |
| M 30 x 150 | 17 | 150 | 91,70 | 43,2 | 33,6 | 27,2 | 17,6 |
