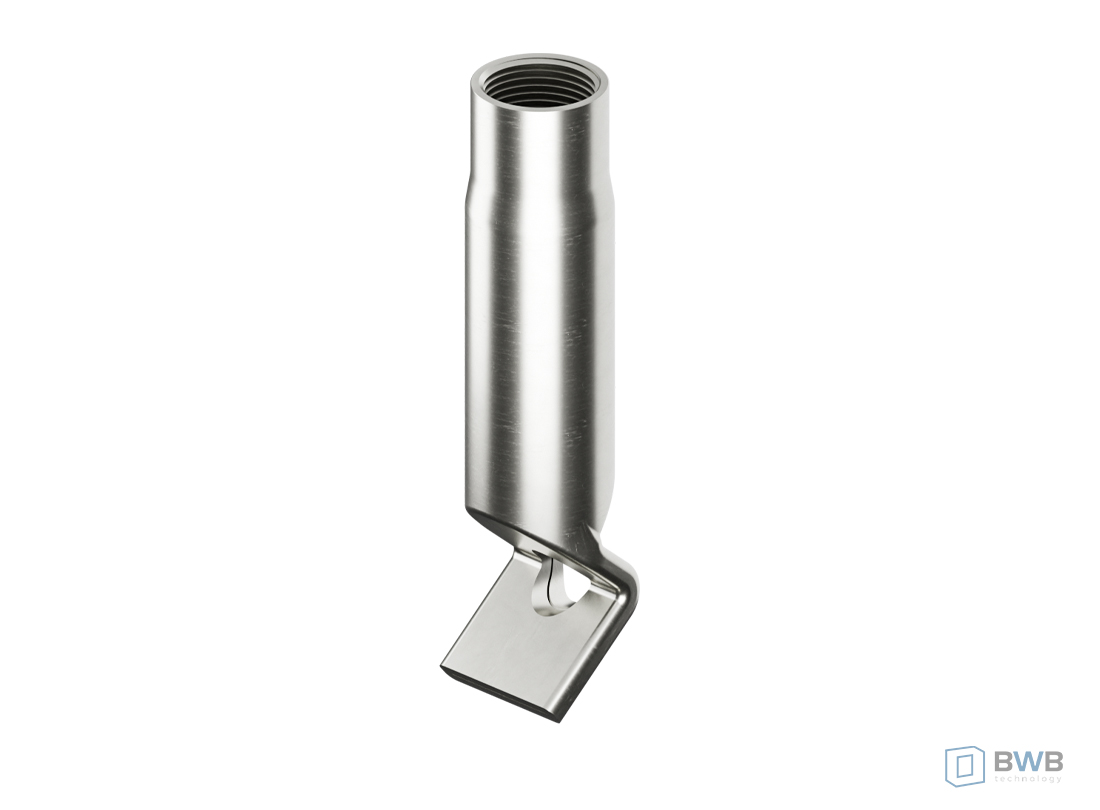

Tuleja Gwintowana z Otworem w Końcówce Pofalowanej

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Wymiary [mm]					waga 100 szt	nośność obliczeniowa
Stal ocynkowana / niklowana						ciąg pionowy	ciąg ukośny S_Rd		ciąg poziomy
Stal ocynkowana / niklowana						^NRd	β_Rd £ 30°	β_Rd £ 45°	^VRd
d x L	nr zamówienia	g	s	e	[kg]	[kN]
M 8 x 40	k1215bk/zn	8	15	8,3	1,20	3,2	2,4	1,6	1,1
M 8 x 50	k1216bk/zn	8	25	8,3	1,54	3,5	2,7	1,9	1,1
M 8 x 60	k1217bk/zn	8	35	8,3	1,80	3,8	3,0	2,1	1,3
M 8 x 80	k1218bk/zn	8	55	8,3	2,50	4,3	3,5	2,2	1,3
M 8 x 100	k1219bk/zn	8	75	8,3	3,26	4,8	3,8	2,5	1,4

M 10 x 40	k1225bk/zn	10	15	8,3	1,49	3,5	2,7	1,7	1,1
M 10 x 50	k1226bk/zn	10	25	8,3	1,90	4,3	3,2	2,2	1,3
M 10 x 60	k1227bk/zn	10	35	8,3	2,25	5,3	4,1	2,5	1,6
M 10 x 60	k1227bk/zn	10	35	8,3	2,25	5,3	4,1	2,5	1,6
M 10 x 80	k1228bk/zn	10	55	8,3	2,96	5,4	4,3	2,9	1,6
M 10 x 100	k1229bk/zn	10	75	8,3	3,78	5,6	4,5	3,0	1,7

M 10 x 60*	k1235bk/zn	10	32	8,3	3,79	7,2	6,4	5,6	4,0

M 12 x 60	k1240bk/zn	12	28	8,3	3,07	6,4	4,8	3,5	2,2
M 12 x 80	k1241bk/zn	12	48	8,3	4,40	6,7	4,9	3,7	2,4
M 12 x 100	k1242bk/zn	12	68	8,3	5,47	7,0	5,3	3,8	2,5
M 12 x 120	k1243bk/zn	12	88	8,3	6,67	7,2	5,4	4,0	2,5

M 12 x 50*	k1250bk/zn	12	20	8,3	3,83	8,0	6,4	5,6	4,0
M 12 x 70*	k1251bk/zn	12	40	8,3	5,48	9,6	7,2	6,4	4,8
M 12 x 100*	k1252bk/zn	12	70	8,3	7,49	10,4	8,0	7,2	5,1

M 16 x 70	k1260bk/zn	15	25	10,3	9,81	12,8	10,4	9,6	6,4
M 16 x 80	k1261bk/zn	15	35	10,3	10,57	13,6	11,2	9,6	6,9
M 16 x 80	k1261bk/zn	15	35	10,3	10,57	13,6	11,2	9,6	6,9
M 16 x 100	k1262bk/zn	15	55	10,3	12,00	16,0	12,8	11,2	8,0
M 16 x 120	k1263bk/zn	15	75	10,3	16,66	16,0	13,6	12,0	8,0
M 16 x 150	k1264bk/zn	15	105	10,3	18,84	17,6	14,4	12,8	8,8

M 20 x 90	k1270bk/zn	18	25	12,3	16,44	17,6	14,4	12,8	9,6
M 20 x 90	k1270bk/zn	18	25	12,3	16,44	17,6	14,4	12,8	9,6
M 20 x 100	k1271bk/zn	18	45	12,3	18,26	20,8	16,0	15,2	10,4
M 20 x 120	k1272bk/zn	18	65	12,3	21,99	22,4	17,6	16,0	11,2
M 20 x 150	k1273bk/zn	18	95	12,3	27,14	24,0	19,2	17,6	12,0

M 24 x 105	k1280bk/zn	21	40	14,3	25,62	25,6	20,8	17,6	12,8
M 24 x 105	k1280bk/zn	21	40	14,3	25,62	25,6	20,8	17,6	12,8
M 24 x 120	k1281bk/zn	21	55	14,3	29,21	27,2	22,4	19,2	13,6

M 30 x 150	k1287bk/zn	23	75	14,3	71,63	48,0	38,4	33,6	24,0

Tuleja gwintowana z otworem w końcówce pofalowanej
