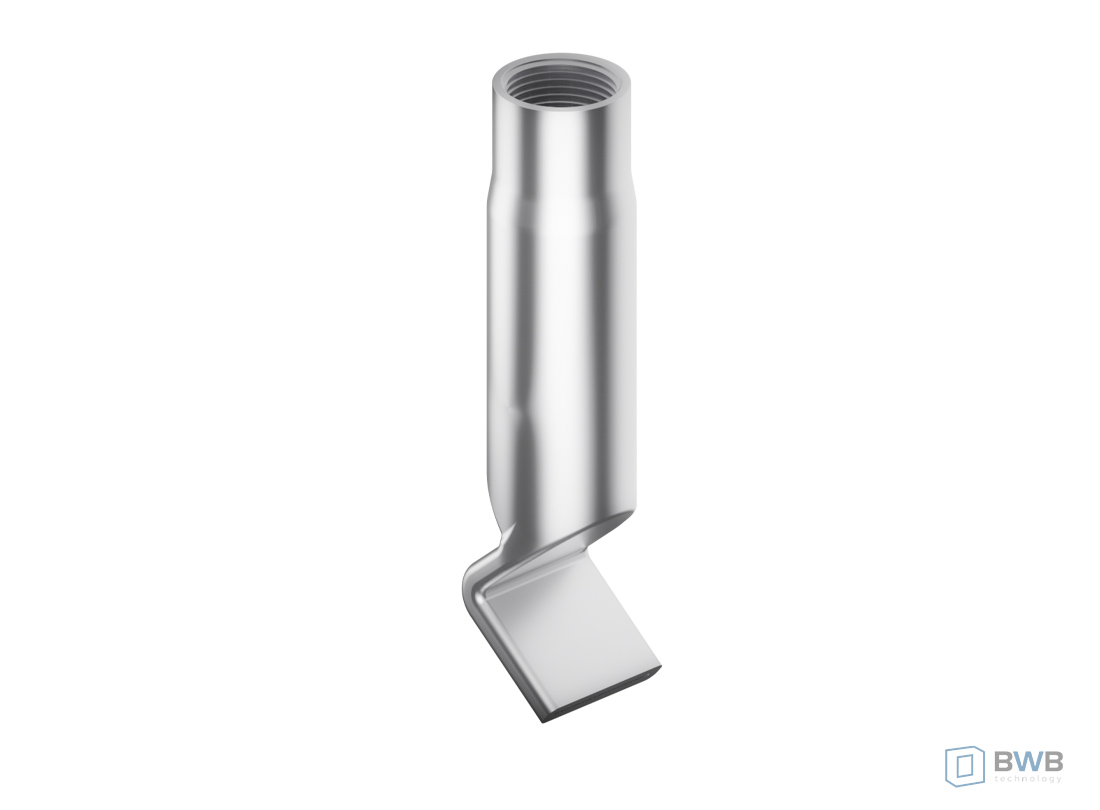

Tuleja gwintowana z końcówką pofalowaną ze stali szlachetnej grupa A4

Tuleja gwintowana z końcówką pofalowaną ze stali szlachetnej grupa A4
Tuleja gwintowana z końcówką pofalowaną ze stali szlachetnej grupa A4
AUTOCAD

    ZAPYTAJ O TEN PRODUKT

      Biblioteka CAD

      W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

      Dane handlowe

      Wymiary [mm] waga 100 szt nośność obliczeniowa
      Stal szlachetna / grupa materiałowa A4 ciąg pionowy ciąg ukośny SRd ciąg poziomy
      NRd βRd £ 30° βRd £ 45° VRd
      d x L nr zamówienia g s [kg] [kN]
      M 8 x 40 k1115va 9 15 1,60 3,2 2,4 1,6 1,1
      M 8 x 60 k1117va 9 35 2,60 3,8 3,0 2,1 1,3
      M 10 x 50 k1126va 10 25 2,26 4,3 3,2 2,2 1,3
      M 10 x 60 k1127va 10 35 2,80 5,3 4,1 2,5 1,6
      M 10 x 80 k1128va 10 55 3,58 5,4 4,3 2,9 1,6
      M 10 x 60* k1135va 11 32 3,70 7,2 6,4 5,6 4,0
      M 12 x 60 k1140va 12 30 3,15 6,4 4,8 3,5 2,2
      M 12 x 80 k1141va 12 50 4,40 6,7 4,9 3,7 2,4
      M 12 x 100 k1142va 12 70 5,20 7,2 5,3 3,8 2,5
      M  12 x   50* k1150va 12 12 3,90 8,0 6,4 5,6 4,0
      M 12 x 70* k1151va 12 30 5,55 9,6 7,2 6,4 4,8
      M 16 x 70 k1160va 15 25 8,67 12,8 10,4 9,6 6,4
      M 16 x 80 k1161va 15 35 9,75 13,6 11,2 9,6 6,9
      M 16 x 100 k1162va 15 55 12,36 16,0 12,8 11,2 8,0
      M 20 x 90 k1170va 18 25 15,53 17,6 14,4 12,8 9,6
      M 20 x 100 k1171va 18 40 17,25 20,8 16,0 15,2 10,4
      M 24 x 105 k1180va 21 40 29,00 25,6 20,8 17,6 12,8
      M 24 x 120 k1181va 21 55 33,95 27,2 22,4 19,2 13,6
