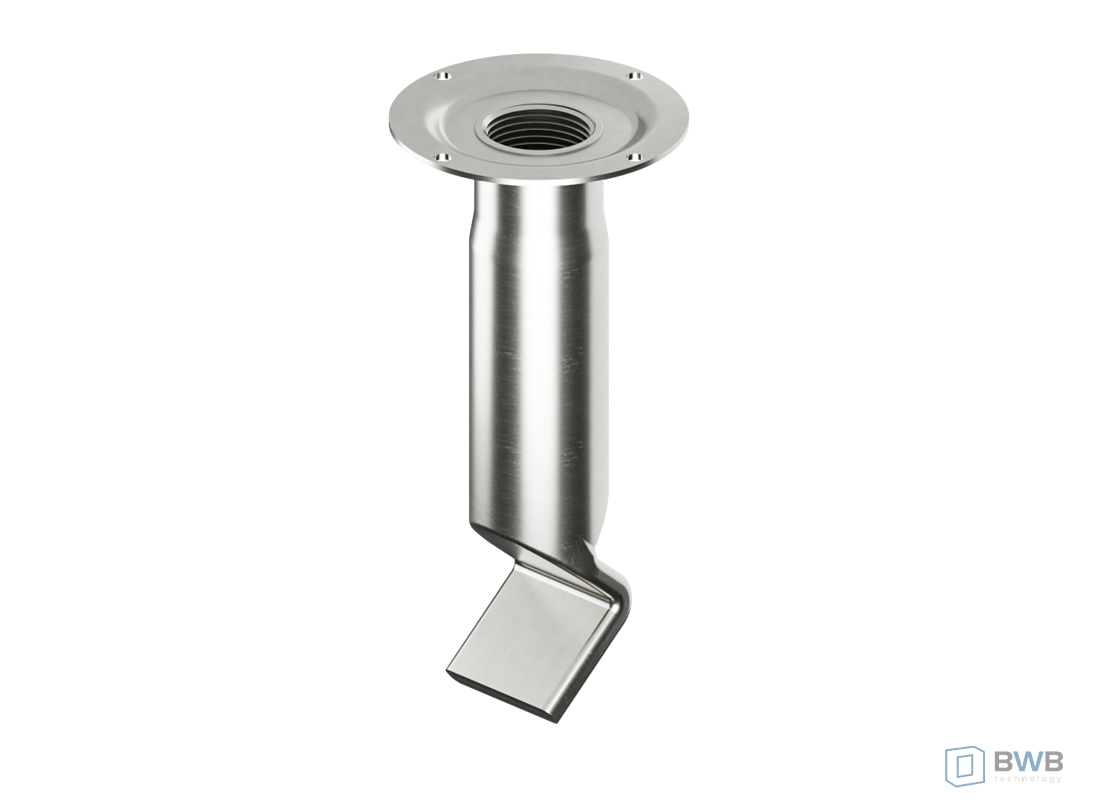

Tuleja gwintowana z końcówką pofalowaną i z przyspawanym kołnierzem

Tuleja gwintowana z końcówką pofalowaną i z przyspawanym kołnierzem
Tuleja gwintowana z końcówką pofalowaną i z przyspawanym kołnierzem
AUTOCAD

    ZAPYTAJ O TEN PRODUKT

      Biblioteka CAD

      W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

      Dane handlowe

      Wymiary [mm] Stal ocynkowana / niklowana Rodzaj kołnierza waga 100 szt nośność obliczeniowa
      ciąg pionowy ciąg ukośny SRd ciąg poziomy
      NRd βRd £ 30° βRd £ 45° VRd
      d x L nr zamówienia g s   [kg] [kN]
      M 6 x 40 k1310bk/zn 6 20 A 2,70 2,4 1,7 1,3 0,8
      M 8 x 60 k1317bk/zn 8 35 A 3,75 3,8 3,0 2,1 1,3

      M 10 x 60 k1327bk/zn 10 35 A 4,25 5,3 4,1 2,5 1,6
      M 10 x 100 k1329bk/zn 10 75 A 5,70 5,6 4,5 3,0 1,7

      M 10 x 60* k1335bk/zn 10 32 A 5,25 7,2 6,4 5,6 4,0
      M 12 x 60 k1340bk/zn 12 28 A 5,05 6,4 4,8 3,5 2,2
      M 12 x 100 k1342bk/zn 12 68 A 7,22 7,2 5,3 3,8 2,5

      M 12 x 70* k1351bk/zn 12 40 A 7,15 9,6 7,2 6,4 4,8

      M 16 x 60 k1359bk/zn 15 20 A 9,07 10,4 8,0 7,2 5,6
      M 16 x 70 k1360bk/zn 15 25 A 10,55 12,8 10,4 9,6 6,4
      M 16 x 80 k1361bk/zn 15 35 A 13,10 13,6 11,2 9,6 6,9
      M 16 x 100 k1362bk/zn 15 55 A 15,40 16,0 12,8 11,2 8,0

      M 20 x 90 k1370bk/zn 18 25 B1 20,69 17,6 14,4 12,8 9,6
      M 20 x 100 k1371bk/zn 18 45 B1 22,62 20,8 16,0 15,2 10,4
      M 24 x 105 k1380bk/zn 21 40 B1 30,17 25,6 20,8 17,6 12,8

      M 30 x 150 k1387bk/zn 23 75 B2 78,45 48,0 38,4 33,6 24,0
