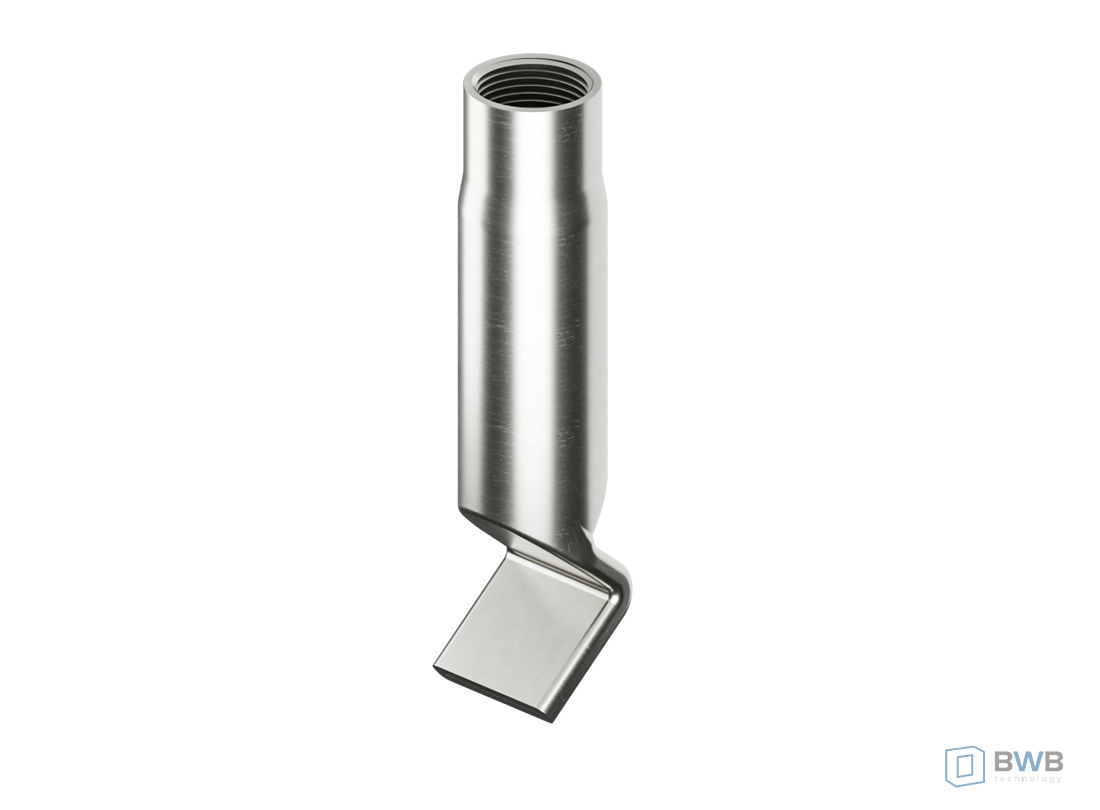

Tuleja Gwintowana z Końcówką Pofalowaną

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Wymiary [mm]				waga 100 szt	nośność obliczeniowa
Stal ocynkowana / niklowana					ciąg pionowy	ciąg ukośny S_Rd		ciąg poziomy
Stal ocynkowana / niklowana					^NRd	β_Rd £ 30°	β_Rd £ 45°	^VRd
d x L	nr zamówienia	g	s	[kg]	[kN]
M 5 x 40	k1105bk/zn	5	22	1,00	1,9	1,4	0,9	0,6

M 6 x 40	k1110bk/zn	6	20	1,00	2,4	1,7	1,3	0,8
M 6 x 50	k1111bk/zn	6	30	1,20	2,7	2,1	1,4	0,9
M 6 x 60	k1112bk/zn	6	40	1,45	2,9	2,2	1,6	0,9

M 8 x 40	k1115bk/zn	8	15	1,20	3,2	2,4	1,6	1,1
M 8 x 50	k1116bk/zn	8	25	1,65	3,5	2,7	1,9	1,1
M 8 x 60	k1117bk/zn	8	35	1,93	3,8	3,0	2,1	1,3
M 8 x 80	k1118bk/zn	8	55	2,40	4,3	3,5	2,2	1,3
M 8 x 100	k1119bk/zn	8	75	3,20	4,8	3,8	2,5	1,4

M 10 x 40	k1125bk/zn	10	15	1,60	3,5	2,7	1,7	1,1
M 10 x 50	k1126bk/zn	10	25	2,00	4,3	3,2	2,2	1,3
M 10 x 60	k1127bk/zn	10	35	2,38	5,3	4,1	2,5	1,6
M 10 x 80	k1128bk/zn	10	55	3,23	5,4	4,3	2,9	1,6
M 10 x 100	k1129bk/zn	10	75	3,98	5,6	4,5	3,0	1,7

M 0 x 60 *	k1135bk/zn	10	32	3,90	7,2	6,4	5,6	4,0

M 12 x 60	k1140bk/zn	12	28	3,50	6,4	4,8	3,5	2,2
M 12 x 80	k1141bk/zn	12	48	4,32	6,7	4,9	3,7	2,4
M 12 x 100	k1142bk/zn	12	68	5,60	7,0	5,3	3,8	2,5
M 12 x 120	k1143bk/zn	12	88	6,80	7,2	5,4	4,0	2,5

M 12 x 50 *	k1150bk/zn	12	20	3,97	8,0	6,4	5,6	4,0
M 12 x 70 *	k1151bk/zn	12	40	5,46	9,6	7,2	6,4	4,8
M 12 x 100 *	k1152bk/zn	12	70	7,74	10,4	8,0	7,2	5,1

M 16 x 60	k1159bk/zn	15	20	7,80	10,4	8,0	7,2	5,6
M 16 x 70	k1160bk/zn	15	25	9,12	12,8	10,4	9,6	6,4
M 16 x 80	k1161bk/zn	15	35	10,43	13,6	11,2	9,6	6,9
M 16 x 100	k1162bk/zn	15	55	12,50	16,0	12,8	11,2	8,0
M 16 x 120	k1163bk/zn	15	75	15,40	16,0	13,6	12,0	8,0
M 16 x 150	k1164bk/zn	15	105	18,90	17,6	14,4	12,8	8,8

M 20 x 90	k1170bk/zn	18	25	17,00	17,6	14,4	12,8	9,6
M 20 x 100	k1171bk/zn	18	45	19,00	20,8	16,0	15,2	10,4
M 20 x 120	k1172bk/zn	18	65	22,20	22,4	17,6	16,0	11,2
M 20 x 150	k1173bk/zn	18	95	28,30	24,0	19,2	17,6	12,0

M 24 x 105	k1180bk/zn	21	40	26,70	25,6	20,8	17,6	12,8
M 24 x 120	k1181bk/zn	21	55	30,70	27,2	22,4	19,2	13,6

M 27 x 130	k1185bk/zn	22	50	42,00	35,2	28,8	24,0	17,6

M 30 x 150	k1187bk/zn	23	75	72,70	48,0	38,4	33,6	24,0

Tuleja gwintowana z końcówką pofalowaną
