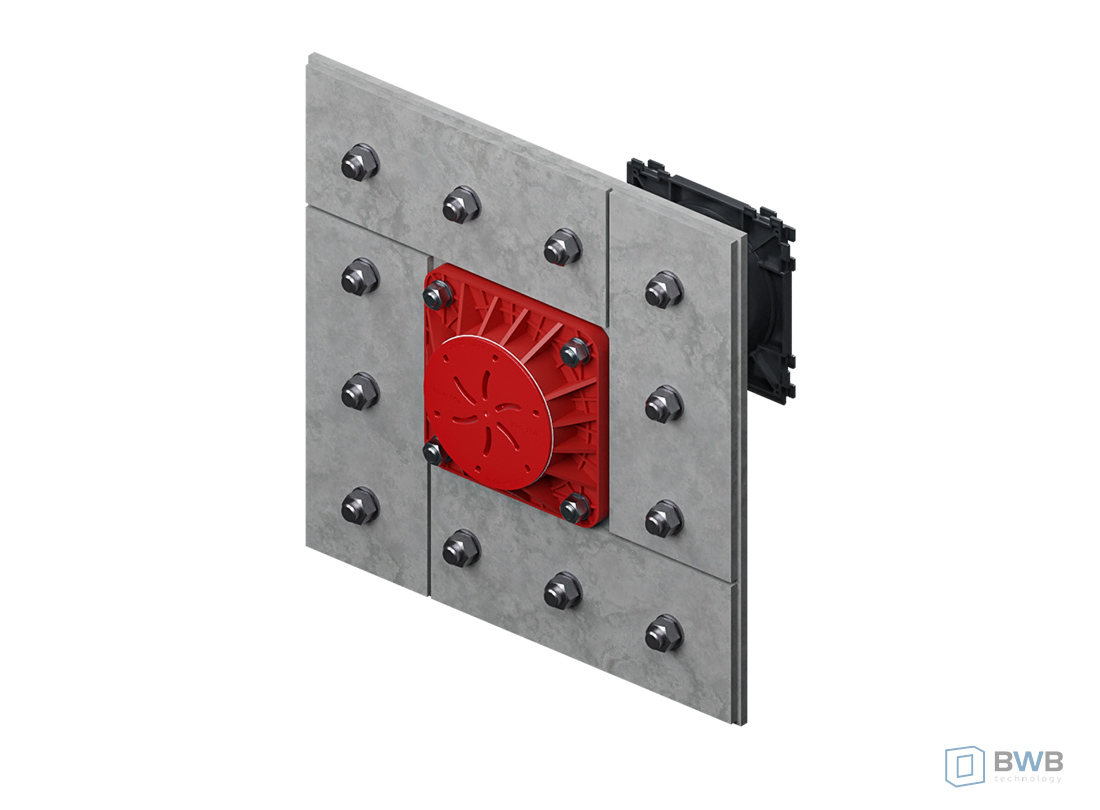

Przepust kablowy KDS 150 FL / ZE do zastosowania jako podwójne uszczelnienie z kołnierzem stało-przesuwnym oraz kołnierzem przyłączeniowym FDS 150 na zewnątrz. Do zabetonowania i późniejszego wprowadzenia kabli i rur za pomocą wkładów uszczelniających systemu KRASO^® (nie wchodzą w zakres dostawy) lub do łączenia akcesoriów KRASO^® KDS 150 (np. adapterów systemowych) z mocowaniem bagnetowym. Wykonany ze stali nierdzewnej V2A,opcjonalnie ze specjalną powłoką. Z jednostronną wodoszczelną obwodową uszczelką dwużebrową KRASO^®. Do budynków z uszczelnieniem powierzchniowym w systemie tzw. „czarnej wanny” przeciw napierającej i nie napierającej wodzie z ciśnieniem wg normy DIN 18533. W ofercie mamy również akcesoria uzupełniające możliwości przepustu kablowego.

Zaprojektowane i sprawdzone dla nowych budowli

Dane handlowe

Przepust kablowy KRASO^® KDS 150FL/ZE -woda pod ciśnieniem zgodnie z DIN 18533 W2-E
Tuleja rurowa średnica wewnętrzna ID	155
Dostępne standardowe grubości ścian w cm	15 • 17,5 • 20 • 24 • 25 • 30 • 35 • 36,5 • 40 • 45 • 50
Wymiary kołnierza stałego	a x b 577 mm - t = 10 mm
Wymiary kołnierza przesuwnego	a x b 567 mm - t = 10 mm
KRASO^® KDS 150 FL/ZE z podwójnym uszczelnieniem-stal nierdzewna V2A	Zapytaj o cenę!
Dodatkowe uszczelki z EPDM (2sztuki)	Zapytaj o cenę!
KRASO^® KDS 150 FL/ZE z podwójnym uszczelnienie i specjalną powłoką - stal nierdzewna V2A	Zapytaj o cenę!
Przepust kablowy KRASO^® KDS 150FL/ZE - woda bez ciśnienia zgodnie z DIN 18533 W1-E
Tuleja rurowa średnica wewnętrzna ID	155
Dostępne standardowe grubości ścian w cm	15 • 17,5 • 20 • 24 • 25 • 30 • 35 • 36,5 • 40 • 45 • 50
Wymiary kołnierza stałego	a x b 397 mm - t = 6 mm
Wymiary kołnierza przesuwnego	a x b 387 mm - t = 6 mm
KRASO^® KDS 150 FL/ZE z podwójnym uszczelnieniem-stal nierdzewna V2A	Zapytaj o cenę!
Dodatkowe uszczelki z EPDM (2sztuki)	Zapytaj o cenę!
KRASO^® KDS 150 FL/ZE z podwójnym uszczelnienie i specjalną powłoką - stal nierdzewna V2A	Zapytaj o cenę!

Zakres dostawy: Przepust kablowy KRASO^® KDS 150 FL / ZE z kołnierzem stało-przesuwnym oraz kołnierzem przyłączeniowym na zewnątrz KRASO^® FDS 150, dwie zaślepki zamykające KDS 150. Inne grubości ścianek dostępne na zamówienie! Dostępny również w wersji V4A! Możliwe również wykonanie jako pakiet wielomodułowe!
