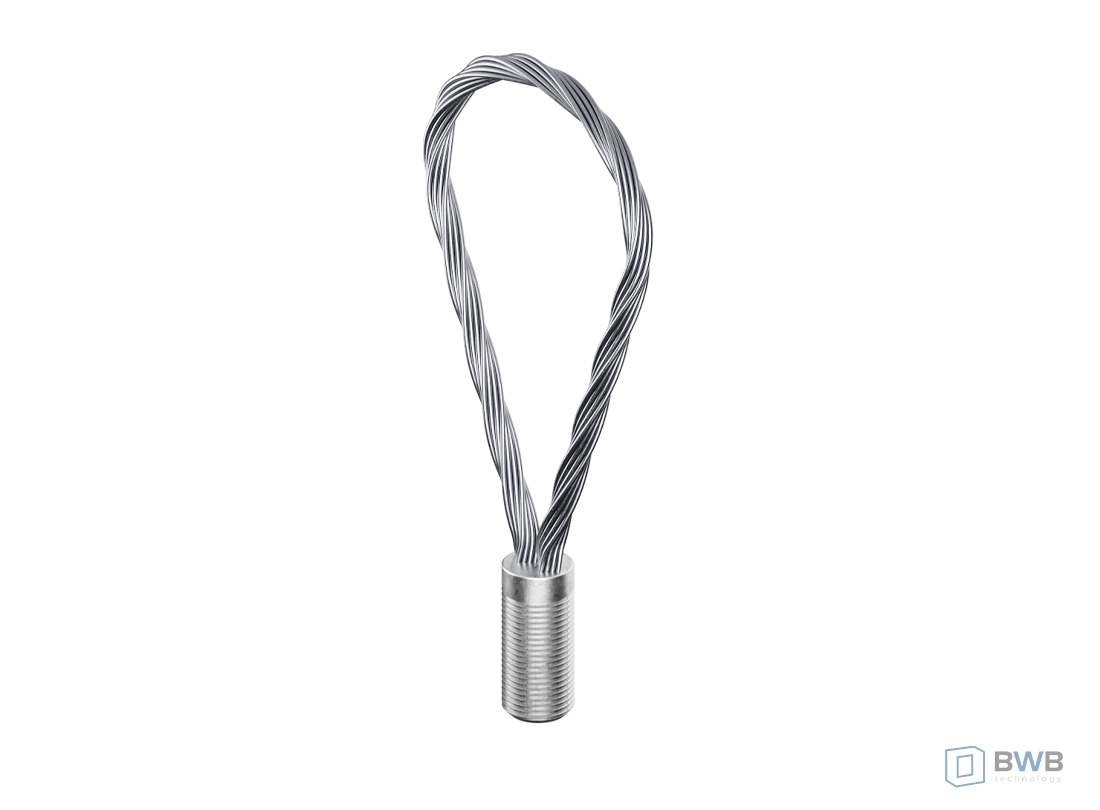

Pętla Linkowa z Gwintem - do Podnoszenia i Transportu

Pętle linkowe z zaciśniętym elementem gwintowanym do podnoszenia i transportu

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Klasa obciążenia	gwint metryczny		gwint okrągły		Wymiary [mm]			waga 1 szt	nośność przy 4-krotnym zabezpieczeniu ciąg pionowy zul^FV
Klasa obciążenia	d [mm]	nr zamówienia	d [mm]	nr zamówienia	g	L	s	[kg]	[kN]
0,5	M 12	k4212m	Rd 12	k4212r	22	130	6	0,06	9,0
0,8	M 14	k4214m	Rd 14	k4214r	25	150	7	0,10	14,0

1,2	M 16	k4216m	Rd 16	k4216r	27	170	8	0,13	17,0
1,6			Rd 18	k4218r	34	190	9	0,19	24,0

2,0	M 20	k4220m	Rd 20	k4220r	35	210	10	0,26	31,0
2,5	M 24	k4224m	Rd 24	k4224r	43	260	12	0,43	39,0

3,0	M 27	k4227m			48	280	13	0,67	49,0
4,0	M 30	k4230m	Rd 30	k4230r	56	340	16	1,05	50,0

6,3	M 36	k4236m	Rd 36	k4236r	68	380	18	1,52	79,0
8,0	M 42	k4242m	Rd 42	k4242r	80	420	20	2,18	102,0

12,5	M 52	k4252m	Rd 52	k4252r	97	550	26	4,75	175,0
