Pętle Linkowe Goliath z Kutą Główką - do Podnoszenia i Transportu

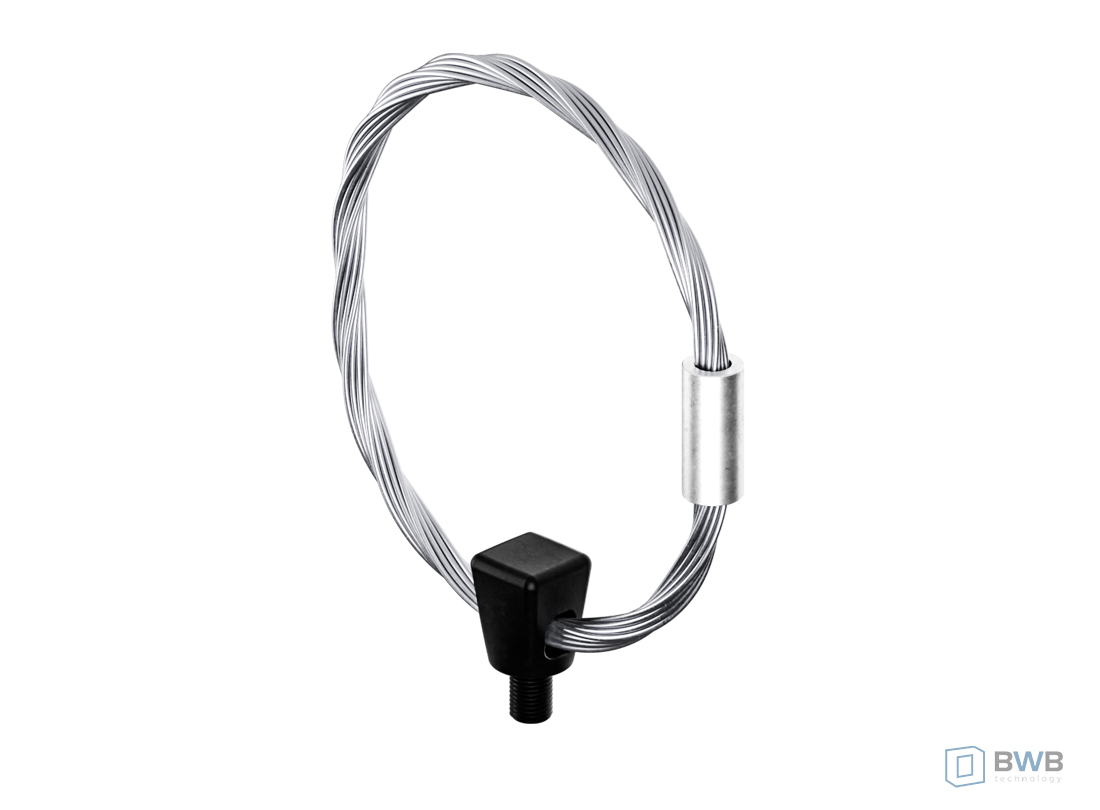

Pętla linkowa Goliath z kutą główką do podnoszenia i transportu

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Klasa obciążenia	Wymiary [mm]							waga ok. 100 szt	nośność przy 4-krotnym zabezpieczeniu
	Wymiary [mm]							waga ok. 100 szt	ciąg pionowy _zulF_Vciąg ukośny _zulF_S	ciąg poziomy zul^FQ
	d [mm]	nr zamówienia	D	L	s	g	k	[kg]	[kN]	[kN]
0,4	M 10	k40100m	24	150	8	15	60	0,33	13	6,5
0,5	M/Rd 12	k40120m/r	24	150	8	15	60	0,32	17	8,5

0,8	M/Rd 14	k40140m/r	24	150	8	20	60	0,33	18	9
1,2	M/Rd 16	k40160m/r	24	170	9	20	60	0,40	23	11,5

1,6	Rd 18	k40180r	44	210	12	25	102	1,32	37	18,5
2,0	M/Rd 20	k40200m/r	44	210	12	25	102	1,0	44	22

2,5	M/Rd 24	k40240m/r	44	270	14	30	102	1,74	55	27,5
3,0	M/Rd 27	k40270m/r	44	290	16	35	102	2,16	64	32

4,0	M/Rd 30	k40300m/r	44	290	16	35	102	2,12	72	36
6,3	M/Rd 36	k40360m/r	0	400	20	50	170	6,79	100	50

Pętle linkowe Goliath z kutą główką do podnoszenia i transportu
