Pętle Linkowe ALPHA - do Ciągów Ukośnych

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

										waga 1 szt	nośność przy 4-krotnym zabezpieczeniu
Klasa obciążenia	gwint metryczny		gwint okrągły		Wymiary [mm]					waga 1 szt	ciąg pionowy zul^FV ciąg ukośny zul^FS	ciąg poziomy zul^FQ
Klasa obciążenia	d [mm]	nr zamówienia	d [mm]	nr zamówienia	B	H	g	L	S	[kg]	[kN]
0,4	M 10	k4110m			55	42	22	260	8	0,45	13	6,5
0,5	M 12	k4112m	Rd 12	k4112r	55	42	24	260	8	0,45	17	8,5

0,8	M 14	k4114m	Rd 14	k4114r	55	42	25	260	8	0,47	18	9
1,2	M 16	k4116m	Rd 16	k4116r	55	42	28	320	10	0,65	23	11,5

1,6			Rd 18	k4118r	89	69	32	380	12	1,45	37	18,5
2,0	M 20	k4120m	Rd 20	k4120r	89	69	34	380	12	1,50	44	22

2,5	M 24	k4124m	Rd 24	k4124r	89	69	39	430	14	1,65	55	27,5
3,0	M 27	k4127m			89	69	42	490	16	2,50	64	32

4,0	M 30	k4130m	Rd 30	k4130r	89	69	46	490	16	2,50	72	36

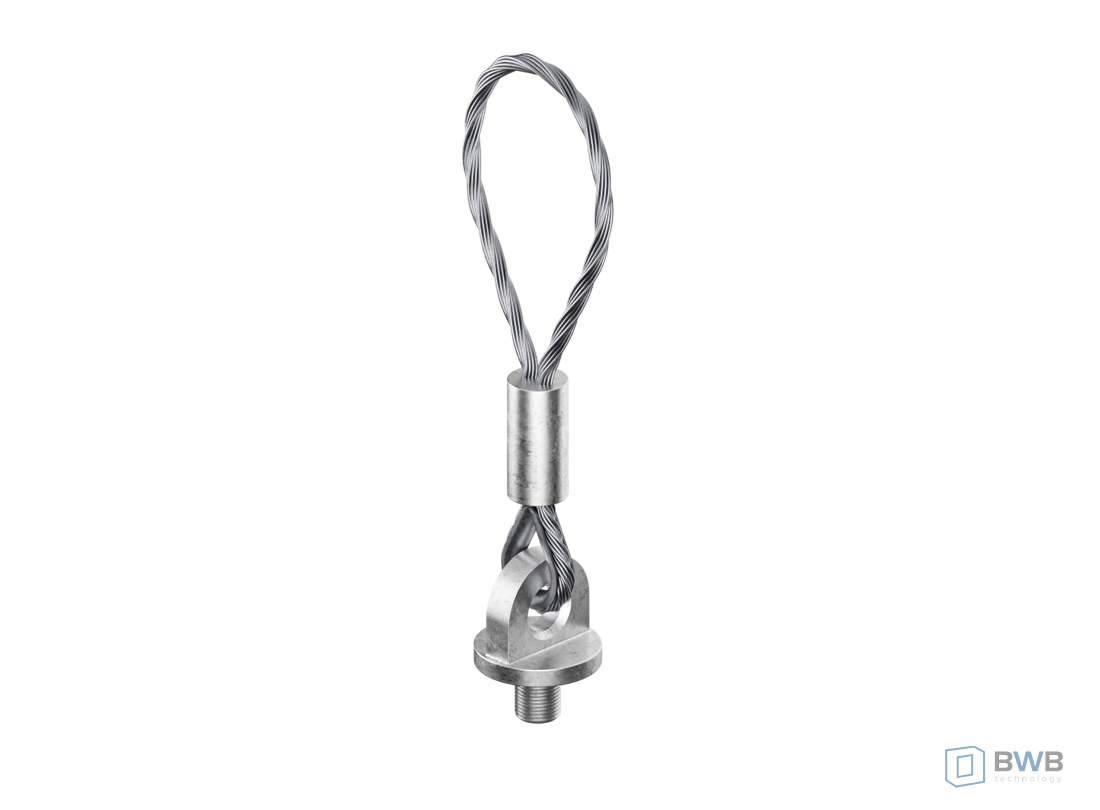

Pętle linkowe ALPHA do ciągów ukośnych z główką kutą mimośrodową do podnoszenia i transportu
