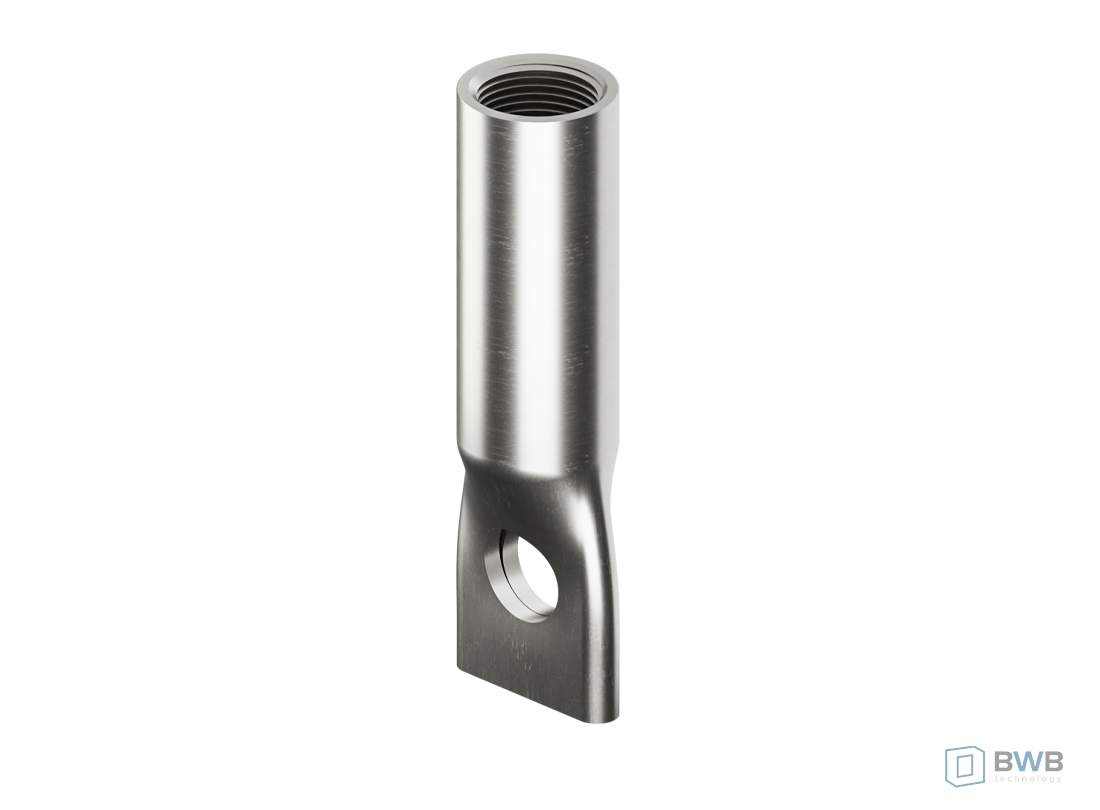

Kotew transportowa – tuleja gwintowana z otworem w spłaszczonej końcówce

Kotew transportowa - tuleja gwintowana z otworem w spłaszczonej końcówce
Kotew transportowa - tuleja gwintowana z otworem w spłaszczonej końcówce
AUTOCAD

    ZAPYTAJ O TEN PRODUKT

      Biblioteka CAD

      W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

      Dane handlowe

      Wymiary
      klasa obciążeń Wymiary [mm] waga 100 szt
      Stal ocynkowana/ niklowana
      d x L nr zamówienia g e [kg]
      0,4 M 10 x 50 k3010bk/zn 22 10,3 3,10
      0,5 M 12 x 60 k3012bk/zn 25 10,3 4,10
      1,2 M 16 x 79 k3016bk/zn 27 13,3 11,10
      2,0 M 20 x 99 k3020bk/zn 37 15,3 22,00
      2,5 M 24 x 112 k3024bk/zn 43 17,3 30,00
      3,0 M 27 x 131 k3027bk/zn 44 19,5 38,00
      4,0 M 30 x 156 k3030bk/zn 56 19,5 76,60
      Zbrojenie współpracujące z elementami zakotwień*
      zbrojenie współpracujące z elementami zakotwień B500B [mm]
      d ds G Dmin
      M 10 8 250 60
      M 12 8 300 60
      M 16 10 350 70
      M 20 12 400 80
      M 24 14 450 100
      M 27 16 500 116
      M 30 16 600 130
      *po stronie wykonawcy
      Dopuszczalne obciążenia
      klasa obciążeń Typ Charakterystyczna sytuacja montażowa Dopuszczalne obciążenia
      ciąg pionowy zulFV ciąg poziomy zulFQ ciąg ukośny zulFS β £ 45°
      grubość płyty hcr odstęp od brzegu ccr
      Alpha Goliath Lista 42 Alpha Goliath Lista 42 Goliath Alpha
      [M/Rd] [cm] [kN]
      Wytrzymałość betonu fck ³ 15 N/mm²
      0,4 10 x 50 8,0 14,0 8 3,7 4 7 8
      0,5 12 x 60 8,0 14,0 11 4,1 6 8 13
      1,2 16 x 79 10,0 18,0 17 6,2 13 13 16
      2,0 20 x 99 12,0 25,0 30 12,0 20 21 30
      2,5 24 x 112 12,0 30,0 37 12,8 25 25 31
      3,0 27 x 131 16,0 35,0 48 19,7 30 31 42
      4,0 30 x 156 16,0 35,0 48 20,8 40 40 44
      Wytrzymałość betonu fck ³ 25 N/mm²
      0,4 10 x 50 8,0 14,0 9 4,8 4 7 8
      0,5 12 x 60 8,0 14,0 12 5,3 6 13 16
      1,2 16 x 79 10,0 18,0 18 8,0 13 16 21
      2,0 20 x 99 12,0 25,0 36 15,6 20 27 35
      2,5 24 x 112 12,0 30,0 40 16,6 25 31 41
      3,0 27 x 131 16,0 35,0 52 25,4 30 35 47
      4,0 30 x 156 16,0 35,0 52 26,8 40 41 55
      Dodatkowe zbrojenie w ciągu ukośnym w płaszczyźnie elementu betonowego
      dodatkowe zbrojenie *B500B [mm]
      Gwint [M/Rd] ciąg ukośny
      ds Dmin L
      10 6 24 130
      12 8 32 130
      16 8 32 170
      20 10 40 220
      24 10 40 240
      27 14 56 240
      30 14 56 265
      Dodatkowe zbrojenie w ciągu poziomym pionowo do płaszczyzny elementu betonowego
      dodatkowe zbrojenie *B500B [mm]
      Gwint [M/Rd] ciąg poziomy
      ds Dmin L1
      10 6 24 95
      12 8 32 95
      16 8 32 130
      20 10 40 170
      24 10 40 185
      27 14 56 195
      30 14 56 195
