Elementy Rurowe z Otworem Poprzecznym

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Wymiary

klasa obciążeń	Wymiary [mm]				waga 100 szt
klasa obciążeń	Stal ocynkowana / niklowana				waga 100 szt
	d x L	nr zamówienia	g	e	[kg]
0,5	Rd 12 x 40	k3212bk/zn	22	8	2,80
0,8	Rd 14 x 47	k3214bk/zn	25	10	4,17

1,2	Rd 16 x 54	k3216bk/zn	27	13	7,21
1,6	Rd 18 x 65	k3218bk/zn	34	13	9,00

2,0	Rd 20 x 69	k3220bk/zn	35	15	14,53
2,5	Rd 24 x 78	k3224bk/zn	43	18	20,00

4,0	Rd 30 x 103	k3230bk/zn	56	22	48,00
6,3	Rd 36 x 125	k3236bk/zn	68	27	74,42

8,0	Rd 42 x 145	k3242bk/zn	80	32	106,00
12,5	Rd 52 x 195	k3252bk/zn	97	40	223,00

Zbrojenie współpracujące z elementami zakotwień*

Zbrojenie współpracujące B500B [mm]
d	d_s	G	^Dmin
Rd 12	6	300	60
Rd 14	8	300	70

Rd 16	10	350	70
Rd 18	10	350	70

Rd 20	12	400	80
Rd 24	14	450	100

Rd 30	16	600	130
Rd 36	20	600	150

Rd 42	25	650	200
Rd 52	28	900	300

Dopuszczalne obciążenia

klasa obciążeń	Typ	Charakterystyczma sytuacja montażowa		Dopuszczalne obciążenia
		Charakterystyczma sytuacja montażowa		ciąg pionowy zul^FV	ciąg poziomy zul^FQ	ciąg ukośny _zulF_Sβ £ 45°
		grubość płyty hcr	odstęp od brzegu ccr	ciąg pionowy zul^FV	ciąg poziomy zul^FQ	ciąg ukośny _zulF_Sβ £ 45°
		grubość płyty hcr	odstęp od brzegu ccr	Alpha Goliath Lista 42	Alpha Goliath	Lista 42	Goliath	Alpha
[M/Rd]	[cm]		[kN]

Wytrzymałość betonu f_ck ³ 15 N/mm²
0,5	12 x 40	8,0	14,0	11	4,1	6	8	13
0,8	14 x 47	8,0	18,0	12	5,3	8	10	14

1,2	16 x 54	10,0	18,0	17	6,2	13	13	16
1,6	18 x 65	12,0	25,0	18	7,0	14	14	17

2,0	20 x 69	12,0	25,0	30	12,0	20	21	30
2,5	24 x 78	12,0	30,0	37	12,8	25	25	31

4,0	30 x 103	16,0	35,0	48	20,8	40	40	44
6,3	36 x 125	16,0	40,0	63	20,8	63	63	63

8,0	42 x 145	20,0	50,0	80	20,8	80	80	80
12,5	52 x 195	20,0	60,0	125	35,0	125	125	125

Wytrzymałość betonu f_ck ³ 25 N/mm²
0,5	12 x 40	8,0	14,0	12	5,3	6	13	16
0,8	14 x 47	8,0	18,0	12	6,8	8	14	18

1,2	16 x 54	10,0	18,0	18	8,0	13	16	21
1,6	18 x 65	12,0	25,0	19	9,0	14	17	22

2,0	20 x 69	12,0	25,0	36	15,6	20	27	35
2,5	24 x 78	12,0	30,0	40	16,6	25	31	41

4,0	30 x 103	16,0	35,0	52	26,8	40	41	55
6,3	36 x 125	16,0	40,0	76	26,8	63	63	63

8,0	42 x 145	20,0	50,0	102	26,8	80	80	80
12,5	52 x 195	20,0	60,0	140	45,0	125	125	125

Dodatkowe zbrojenie w ciągu ukośnym w płaszczyźnie elementu betonowego

dodatkowe zbrojenie *B500B [mm]
Gwint [M/Rd]	ciąg ukośny
Gwint [M/Rd]	d_s	^Dmin	L
12	8	32	130
14	8	32	160

16	8	32	170
18	10	40	185

20	10	40	220
24	10	40	240

30	14	56	265
36	14	56	285

42	20	140	350
52	20	140	370

Dodatkowe zbrojenie w ciągu poziomym pionowo do płaszczyzny elementu betonowego

dodatkowe zbrojenie *B500B [mm]
Gwint [M/Rd]	ciąg poziomy
Gwint [M/Rd]	d_s	^Dmin	L₁
12	8	24	95
14	8	24	125

16	8	32	130
18	10	32	140

20	10	40	170
24	10	48	185

30	14	48	195
36	14	64	200

42	20	140	215
52	20	140	220

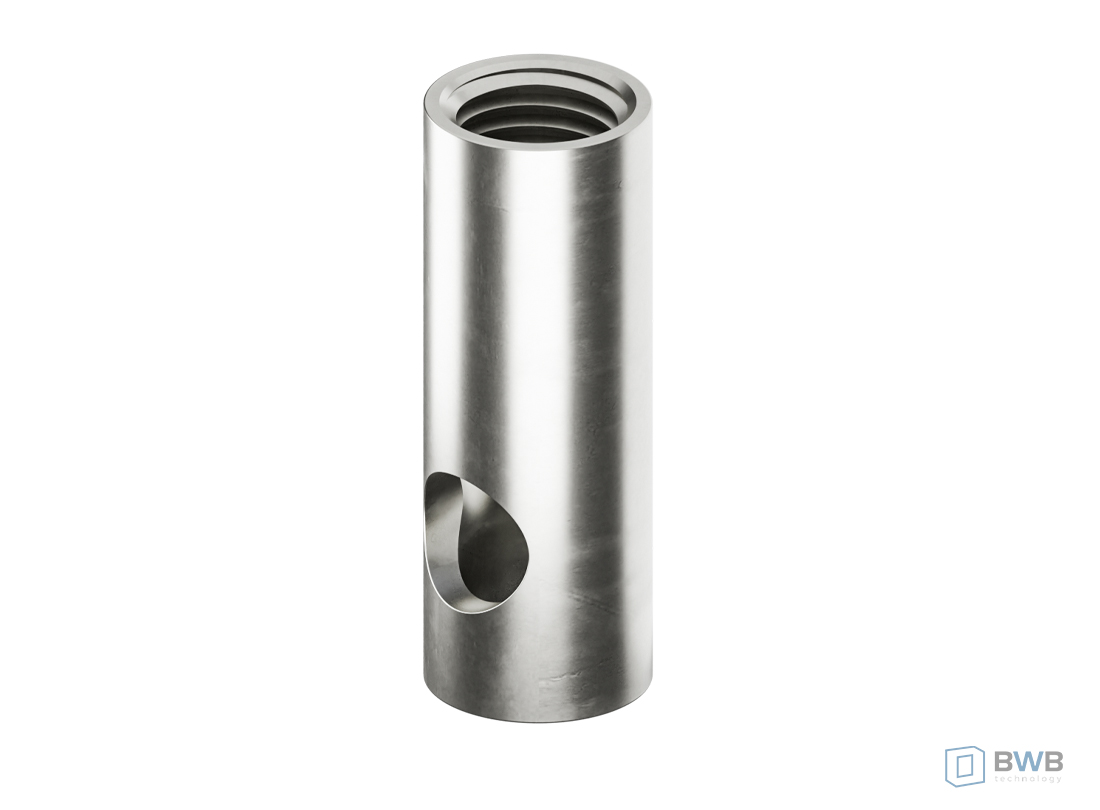

Kotew transportowa – elementy rurowe z otworem poprzecznym
