Tuleja Gwintowana z Zaciśniętą Śrubą z Łbem

AUTOCAD

DO POBRANIA

Biblioteka CAD

W celu otrzymania plików CAD prosimy o przesłanie nam swojego zapytania wypełniając poniższy formularz.

Treść

Wyrażam zgodę na przetwarzanie danych osobowych zgodnie z Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietni 2016 r. (RODO) w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE Dziennik Urzędowy Unii Europejskiej L 119/40 w związku z wysłaniem zapytania przez formularz kontaktowy. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zapytania. Zostałem poinformowany, że przysługuje mi prawo dostępu do swoich danych, możliwości ich poprawienia, żądania zaprzestania ich przetwarzania. Administratorem danych osobowych jest firma BWB Technology, ul. Piłsudskiego 130, 26-200 Końskie.

Dane handlowe

Wymiary

Klasa obciążenia	Wymiary [mm]stal nierdzewna / szlachetna					Waga ok. 100 szt
Klasa obciążenia	d x L	nr zamówienia	g	śruba	kołnierz	Waga ok. 100 szt
0,5	M 12 x 55	k38291205abk/va	23	M 12 x 25	40 x 40 x 4	10,00
1,2	M 16 x 75	k38291607abk/va	29	M 16 x 35	50 x 50 x 5	22,00

2,0	M 20 x 90	k38292009abk/va	35	M 20 x 40	60 x 60 x 5	41,50
2,5	M 24 x 110	k38292411abk/va	46	M 24 x 65	80 x 80 x 6	87,70

4,0	M 30 x 140	k38293014abk/va	60	M 30 x 60	95 x 95 x 6	134,00

Dopuszczalne obciążenia

Wytrzymałość betonu f_ck ³ 15 N/mm²
0,5	12 x 55	8	9	7,6
1,2	16 x 75	10	12	11,9
2,0	20 x 90	15	25	15,6
2,5	24 x 110	22	30	27,4
4,0	30 x 140	26	35	31,4

Wytrzymałość betonu f_ck ³ 25 N/mm²
0,5	12 x 55	8	9	9,8
1,2	16 x 75	10	12	15,4
2,0	20 x 90	15	25	20,1
2,5	24 x 110	22	30	35,3
4,0	30 x 140	26	35	40,5

Dodatkowe zbrojenie przy ciągu poziomym pionowo do płaszczyzny elementu dla kotew śrubowych z kołnierzem

gwint [M/Rd]	min. zbrojenie	dodatkowe zbrojenie B500B [mm]*
gwint [M/Rd]	min. zbrojenie	n x d_s	L_s	L_o	^Lges
12	Q188 A	2 x 6	60	60	250
16	Q188 A	2 x 8	70	90	420

20	Q188 A	4 x 8	80	90	640
24	Q188 A	4 x 10	100	90	640

30	Q257 A	4 x 12	110	110	830

Dodatkowe zbrojenie przy ciągu ukośnym do płaszczyzny elementu

gwint [Rd]	dodatkowe zbrojenie B500B [mm]*
gwint [Rd]	d_s	^Dmin	L
12	8	32	130
16	8	32	170

20	10	40	220
24	10	40	240

30	14	56	265
36	14	56	285

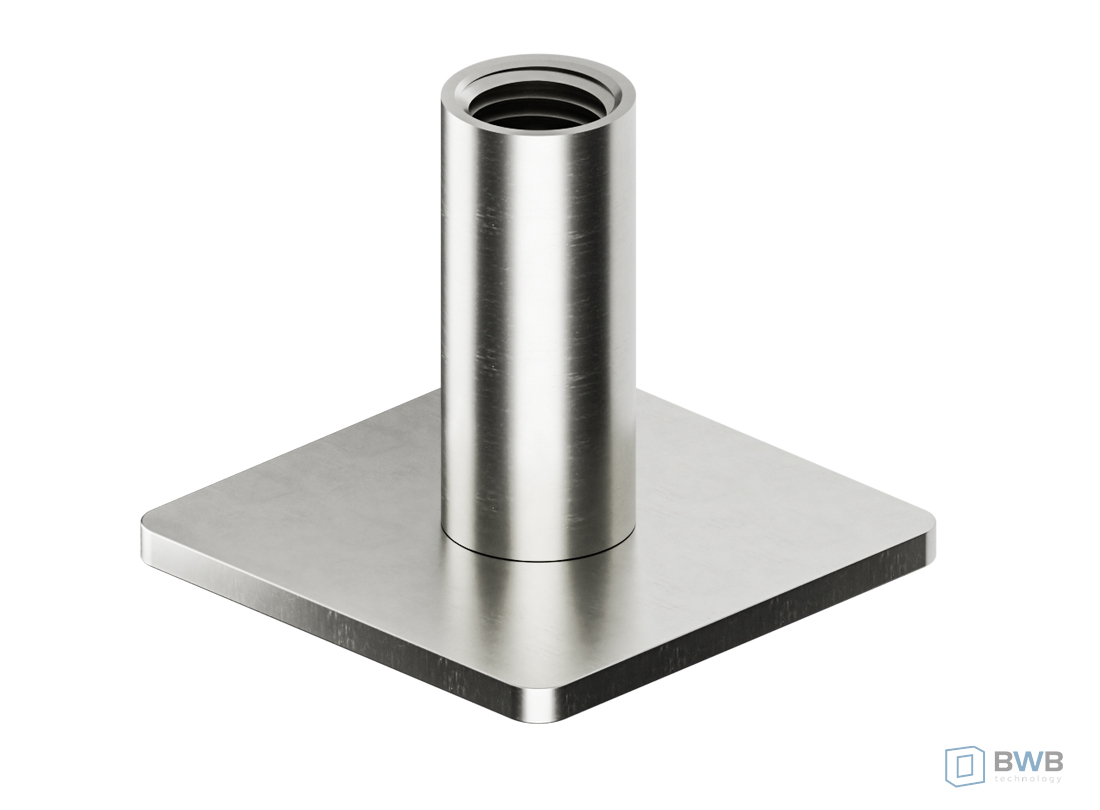

Kotew śrubowa – tuleja gwintowana z zaciśniętą śrubą z łbem sześciokątnym z kołnierzem
